Panduan Langkah Demi Langkah Menukar Rantai dan Sprocket KTNS RS3

Sistem pemanduan akhir (final drive system) yang terdiri daripada rantai dan sprocket merupakan komponen kritikal bagi memastikan kuasa enjin dihantar dengan cekap ke roda belakang motosikal KTNS RS3 anda. Memandangkan motosikal ini sering digunakan untuk perjalanan harian mahupun tunggangan santai di Malaysia, pendedahan berterusan kepada cuaca lembap, hujan lebat, dan jalan basah semasa musim tengkujuh boleh mempercepatkan proses kehausan serta pembentukan karat pada sistem rantai. Melakukan penyelenggaraan dan penukaran set rantai serta sprocket secara berkala bukan sahaja mengekalkan prestasi optimum motosikal, malah merupakan faktor penentu keselamatan yang sangat penting bagi mengelakkan risiko rantai putus atau terlucut semasa menunggang.

Sebelum melakukan sebarang pembelian atau memulakan kerja penukaran, anda dinasihatkan untuk menilai tahap kemahiran mekanikal anda secara jujur. Pemasangan komponen pemanduan yang tidak betul boleh menjejaskan keselamatan operasi di jalan raya dan berisiko merosakkan bahagian enjin atau swingarm. Jika anda tidak mempunyai peralatan yang mencukupi atau berasa ragu-ragu dengan langkah yang diperlukan, adalah lebih selamat untuk membawa motosikal anda ke bengkel bertauliah untuk diselesaikan oleh mekanik pakar.

Persediaan Alat dan Pemilihan Alat Ganti

Sebelum memulakan sebarang kerja mekanikal pada motosikal, persediaan alat yang betul amat penting bagi memastikan proses kerja berjalan lancar tanpa merosakkan komponen kenderaan. Anda memerlukan set alat tangan asas yang berkualiti untuk membuka dan memasang semula bahagian-bahagian yang terlibat. Antara peralatan utama yang wajib disediakan termasuklah set soket (socket wrench set) pelbagai saiz, sepana gabungan (combination wrenches), alat pemotong dan penyambung rantai (chain breaker and rivet tool), serta sepana tork (torque wrench) untuk memastikan setiap nat diketatkan mengikut spesifikasi pengeluar.

Produk yang disebut dalam panduan ini

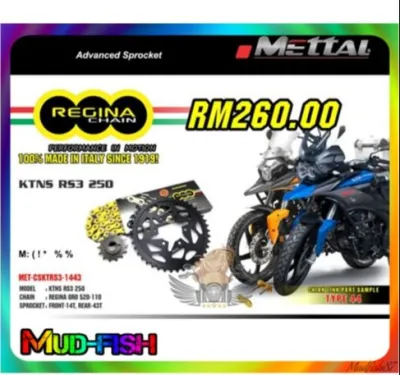

No Brand REGINA METTAL SPROCKET CHAIN KIT SET FOR KTNS RS3 250 (520 -110L 14T / 43T) RM 259.95 Lihat produk →

Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.

Apabila anda ingin membeli alat ganti, pencarian ktns rs3 spare parts untuk sistem pemanduan memerlukan ketelitian yang tinggi. Anda tidak boleh sekadar membeli mana-mana set rantai dan sprocket secara rawak tanpa mengesahkan keserasian teknikalnya terlebih dahulu. Pastikan anda menyemak bilangan gigi (tooth count) pada sprocket depan (biasanya dirujuk sebagai counter-shaft sprocket) dan sprocket belakang. Selain itu, saiz pitch rantai (seperti saiz 428 atau 520) serta jumlah pautan (link count) mestilah sepadan sepenuhnya dengan konfigurasi asal motosikal anda.

Sangat disyorkan untuk merujuk kepada manual pemilik KTNS RS3 atau memeriksa label fizikal yang terdapat pada komponen lama sebelum membuat pembelian. Bergantung kepada anggapan atau maklumat tidak rasmi di forum internet boleh menyebabkan anda membeli komponen yang salah, yang mana boleh menjejaskan nisbah gear (gearing ratio) atau menyebabkan rantai terlalu pendek atau terlalu panjang. Jika terdapat sebarang keraguan mengenai spesifikasi rasmi, hubungi pengedar sah KTNS atau mekanik bertauliah untuk mendapatkan pengesahan.

Aspek keselamatan semasa bekerja mestilah sentiasa menjadi keutamaan sebelum anda mula membuka sebarang skru. Pastikan motosikal diletakkan di atas permukaan yang rata, keras, dan stabil bagi mengelakkan risiko ia terjatuh semasa anda mengenakan tekanan untuk melonggarkan nat yang ketat. Gunakan paddock stand belakang yang kukuh atau jack motosikal khusus untuk mengangkat roda belakang dengan selamat. Jangan sekali-kali bergantung kepada tongkat sisi (side stand) sahaja semasa melakukan kerja-kerja yang melibatkan penanggalan roda atau komponen pemanduan utama.

Langkah Menanggalkan Rantai dan Sprocket Lama

Proses menanggalkan komponen lama mestilah dilakukan secara sistematik untuk mengelakkan kerosakan pada aci enjin (counter-shaft) atau hub roda belakang. Langkah pertama adalah melonggarkan nat gandar belakang (rear axle nut) secara perlahan-lahan menggunakan sepana atau soket yang bersesuaian, tetapi jangan tanggalkan nat tersebut sepenuhnya lagi. Seterusnya, longgarkan skru pelaras rantai (chain adjusters) pada kedua-dua belah swingarm sepenuhnya untuk membolehkan roda belakang ditolak ke hadapan, sekali gus memberikan kelonggaran maksimum pada rantai lama.

Setelah rantai berada dalam keadaan longgar, anda boleh mula menanggalkannya dari motosikal. Jika rantai lama anda menggunakan sambungan jenis klip (clip-type master link), anda hanya perlu menanggalkan klip tersebut menggunakan playar muncung tirus (needle-nose pliers). Walau bagaimanapun, jika rantai tersebut menggunakan sambungan jenis rivet atau telah berkarat sepenuhnya, gunakan alat pemotong rantai (chain breaker) untuk menolak salah satu pin rantai keluar. Alternatif lain yang sering digunakan oleh mekanik adalah dengan mengisar (grind) kepala rivet pada salah satu pautan menggunakan pengisar sudut (angle grinder) sebelum menolak pin keluar dengan pengetuk pin.

Semasa mengendalikan alat kuasa seperti pengisar sudut atau semasa memukul pin rantai dengan pengetuk, anda wajib memakai cermin mata keselamatan (safety goggles) dan sarung tangan pelindung yang tebal. Percikan api daripada pengisar atau serpihan logam yang terbang boleh menyebabkan kecederaan mata yang serius. Pastikan juga kawasan sekitar bebas daripada bahan mudah terbakar seperti petrol atau cecair pembersih yang mudah meruap.

Selepas rantai berjaya ditanggalkan, langkah seterusnya adalah membuka sprocket depan dan belakang. Untuk sprocket depan, anda perlu membuka penutup sprocket (sprocket cover) terlebih dahulu, kemudian longgarkan nat pengunci pada aci utama. Anda mungkin memerlukan bantuan orang lain untuk menekan brek belakang dengan kuat bagi menghalang sprocket daripada berputar semasa anda melonggarkan nat tersebut. Seterusnya, beralih ke bahagian belakang untuk melonggarkan dan menanggalkan bolt serta nat yang memegang sprocket belakang pada hub roda.

Sebelum memasang komponen baharu, ambil peluang ini untuk melakukan pembersihan menyeluruh pada kawasan sekitar sprocket depan dan swingarm. Kawasan ini biasanya dipenuhi dengan timbunan gris lama yang bercampur dengan pasir, habuk jalanan, dan karat akibat pendedahan kepada cuaca lembap di Malaysia. Gunakan cecair pembersih dinyahgris (degreaser) yang diluluskan secara khusus oleh pengeluar untuk kegunaan motosikal dan selamat untuk kedap minyak (oil seals) enjin, kemudian gosok dengan berus lembut untuk menyingkirkan semua kotoran tegar sebelum mengelapnya sehingga kering sepenuhnya.

Memasang Sprocket dan Rantai Baharu

Pemasangan komponen baharu memerlukan ketelitian yang tinggi bagi memastikan penjajaran yang sempurna dan mengelakkan kehausan pramatang. Mulakan dengan memasang sprocket depan yang baharu pada aci enjin yang telah dibersihkan. Pastikan orientasi pemasangan adalah betul (biasanya bahagian yang mempunyai label spesifikasi atau tulisan menghadap ke luar). Pasang nat pengunci dan ketatkan secara sederhana menggunakan tangan terlebih dahulu; pengetatan akhir menggunakan sepana tork hanya akan dilakukan selepas rantai dipasang dan brek belakang boleh ditekan semula.

Bagi sprocket belakang, letakkan komponen baharu pada hub roda belakang dengan sejajar. Pasang semua bolt dan nat pengikat secara manual terlebih dahulu untuk mengelakkan masalah bebenang rosak (cross-threading). Ketatkan nat tersebut secara berperingkat menggunakan corak bintang (star pattern) atau menyilang. Teknik ini sangat penting untuk memastikan tekanan dihabiskan secara sekata pada permukaan hub roda, sekali gus mengelakkan sprocket daripada menjadi senget atau herot yang boleh menyebabkan putaran roda tidak seimbang.

Seterusnya, ambil rantai baharu dan lalukan ia dengan teliti melalui swingarm, di atas pemandu rantai (chain slider), dan mengelilingi kedua-dua sprocket depan serta belakang. Tarik kedua-dua hujung rantai supaya bertemu di bahagian tengah sprocket belakang, kerana kedudukan ini memberikan kestabilan terbaik semasa anda memasang pautan penyambung (master link). Pastikan rantai berada pada kedudukan yang betul pada gigi sprocket sebelum memulakan proses penyambungan.

Jika anda menggunakan rantai jenis O-ring atau X-ring, proses penyambungan memerlukan perhatian khusus terhadap kedap getah tersebut. Letakkan cincin getah (O-ring/X-ring) yang telah dilincirkan dengan gris khas (biasanya disertakan dalam pek rantai) pada pin master link, masukkan pin dari arah belakang rantai, kemudian pasang baki cincin getah pada bahagian hadapan sebelum meletakkan plat luar (outer plate). Gunakan alat penekan plat rantai (chain press tool) jika perlu untuk menolak plat luar masuk ke kedudukannya supaya pin terdedah secukupnya untuk dipasang klip pengunci.

Satu amaran keselamatan yang sangat kritikal yang mesti dipatuhi adalah arah pemasangan klip pengunci (master link clip). Hujung tertutup klip mestilah menghadap ke arah putaran rantai apabila roda bergerak ke hadapan, manakala hujung terbuka klip mestilah menghadap ke arah yang bertentangan dengan arah pusingan rantai. Jika klip dipasang terbalik, terdapat risiko tinggi klip tersebut akan tersangkut pada pemandu rantai atau pelindung sprocket lalu terlucut keluar semasa motosikal bergerak, yang boleh menyebabkan rantai putus dan mengakibatkan kemalangan serius. Sekiranya anda memilih rantai jenis rivet, ia memerlukan alat rivet khusus (rivet tool) untuk mengembang kepala pin dengan tepat; jika anda tidak mempunyai alat ini atau ragu-ragu dengan kemahiran anda, kerja merivet rantai ini sebaik-baiknya diserahkan kepada bengkel motosikal pakar demi keselamatan anda.

Pelarasan Ketegangan Rantai dan Penjajaran

Selepas rantai berjaya disambungkan, langkah seterusnya adalah melaraskan ketegangan rantai dan memastikan penjajaran roda belakang berada dalam keadaan sempurna. Gunakan skru atau nat pelaras rantai (chain adjusters) yang terletak pada hujung kedua-dua belah swingarm. Putar pelaras tersebut secara perlahan-lahan dan sekata pada kedua-dua belah (contohnya, satu putaran penuh pada sebelah kiri mestilah diikuti dengan satu putaran penuh pada sebelah kanan) untuk menarik gandar belakang ke arah belakang secara selari, sekali gus menegangkan rantai.

Untuk mengukur ketegangan atau kelonggaran (slack) rantai dengan betul, cari titik tengah rantai di antara sprocket depan dan belakang (pada bahagian bawah swingarm). Gunakan pembaris untuk menolak rantai ke atas dan ke bawah secara manual, kemudian ukur jarak pergerakan maksimum tersebut. Jangan sesekali mengetatkan rantai sehingga terlalu tegang seperti tali gitar, kerana rantai yang terlalu tegang akan memberikan bebanan berlebihan pada bearing aci enjin, bearing roda, dan boleh menyebabkan rantai putus apabila suspensi belakang termampat semasa melalui bonggol.

Sila ambil perhatian bahawa tiada satu angka milimeter yang mutlak untuk semua keadaan tunggangan. Anda mestilah merujuk kepada pelekat spesifikasi teknikal yang biasanya ditampal pada swingarm KTNS RS3 anda atau merujuk manual pemilik untuk mengetahui julat kelonggaran yang disyorkan (biasanya julat standard adalah sekitar 20mm hingga 30mm). Pastikan ukuran kelonggaran ini diambil semasa motosikal berada di atas tanah dengan bebanan biasa jika manual mengarahkan sedemikian, atau semasa berada di atas paddock stand mengikut garis panduan pengeluar.

Penjajaran roda belakang yang tepat adalah sangat penting bukan sahaja untuk jangka hayat rantai, malah untuk kestabilan pengendalian motosikal semasa mengambil selekoh. Perhatikan tanda penunjuk (alignment markings) yang terdapat pada kedua-dua belah swingarm berhampiran gandar belakang. Pastikan tanda pada pelaras kiri dan kanan berada pada kedudukan atau garisan indeks yang sama sepenuhnya. Roda belakang yang tidak sejajar akan menyebabkan rantai dan sprocket haus secara tidak sekata di sebelah sisi, menghasilkan bunyi bising, dan boleh menjejaskan kestabilan tunggangan pada kelajuan tinggi.

Setelah anda berpuas hati dengan ketegangan rantai dan penjajaran roda, langkah terakhir dalam fasa ini adalah mengetatkan nat gandar belakang (rear axle nut) sepenuhnya. Gunakan sepana tork (torque wrench) untuk mengetatkan nat tersebut mengikut nilai tork spesifik yang ditetapkan dalam manual pemilik KTNS RS3. Menggunakan tork yang betul menghalang nat daripada longgar akibat getaran enjin, di samping mengelakkan kerosakan pada bebenang gandar akibat pengetatan yang berlebihan. Jangan lupa untuk mengetatkan juga nat pengunci pada skru pelaras rantai selepas gandar belakang diketatkan.

Pemeriksaan Akhir, Pelinciran dan Ujian

Sebelum anda menurunkan motosikal dari paddock stand dan membawanya ke jalan raya, satu siri pemeriksaan akhir dan pelinciran wajib dilakukan demi memastikan keselamatan optimum. Mulakan dengan melakukan pelinciran pada rantai baharu anda. Walaupun rantai baharu biasanya didatangkan dengan gris kilang, ia direka terutamanya untuk mencegah karat semasa penyimpanan dan bukannya sebagai pelincir operasi jangka panjang. Semburkan pelincir rantai (chain lube) berkualiti tinggi yang disahkan selamat untuk jenis rantai anda (O-ring atau X-ring) pada bahagian dalam rantai (kawasan yang bersentuhan dengan gigi sprocket) sambil memusingkan roda belakang secara manual.

Lakukan pemeriksaan keselamatan visual dan fizikal sekali lagi sebagai langkah pencegahan. Periksa semula semua pengikat utama: pastikan nat sprocket depan telah diketatkan sepenuhnya mengikut spesifikasi tork dan pin pengunci (jika ada) telah dibengkokkan dengan betul, bolt sprocket belakang diketatkan dengan kemas, dan nat gandar belakang berada dalam keadaan selamat. Pastikan juga tiada sebarang alat tangan atau kain lap yang tertinggal di dalam kawasan swingarm atau rantai.

Jalankan ujian statik terlebih dahulu dengan memusingkan roda belakang secara manual menggunakan tangan anda semasa motosikal masih di atas stand. Perhatikan pergerakan rantai semasa ia melalui sprocket depan dan belakang. Rantai mestilah bergerak dengan lancar tanpa ada sebarang tanda ketegangan yang tidak sekata (tight spots) pada bahagian tertentu, dan tiada bunyi geseran kasar atau ketukan logam yang pelik. Jika anda mengesan sebarang kejanggalan, hentikan putaran dan periksa semula penjajaran serta ketegangan rantai anda.

Langkah terakhir adalah melakukan ujian jalan raya (road test) yang ringkas. Mulakan tunggangan pada kelajuan yang sangat rendah di kawasan yang selamat, sunyi, dan bebas daripada trafik yang sibuk, seperti di dalam kawasan perumahan. Berikan perhatian sepenuhnya kepada maklum balas daripada motosikal anda; dengar jika ada sebarang bunyi berdetik, getaran yang luar biasa pada tempat letak kaki, atau masalah semasa penghantaran kuasa pecutan. Jika anda merasakan sebarang kelainan atau mendengar bunyi yang mencurigakan, segera berhentikan motosikal di tempat yang selamat, matikan enjin, dan lakukan pemeriksaan menyeluruh untuk mengenal pasti punca masalah sebelum meneruskan tunggangan.

Soalan Lazim (FAQ)

Berapa kerap saya perlu menukar rantai dan sprocket KTNS RS3?

Jangka hayat set rantai dan sprocket pada motosikal KTNS RS3 anda sangat bergantung kepada kekerapan penyelenggaraan, keadaan persekitaran jalan yang dilalui, serta gaya tunggangan anda sendiri. Secara amnya, set pemanduan ini boleh bertahan antara 15,000 hingga 25,000 kilometer jika ia dibersihkan dan dilincirkan secara berkala (disyorkan setiap 500 km sekali, atau lebih kerap selepas menunggang dalam hujan lebat atau musim tengkujuh di Malaysia). Terdapat beberapa tanda visual jelas yang menunjukkan komponen ini telah mencapai had hayatnya dan perlu diganti segera, seperti gigi sprocket yang mula menajam dan melengkung menyerupai sirip yu, rantai yang kerap menjadi longgar walaupun baru sahaja dilaraskan, atau terdapat karat tegar serta pautan rantai yang tersekat (stiff links) yang tidak boleh diluruskan semula walaupun selepas dilincirkan.

Bolehkah saya menukar hanya rantai tanpa menukar sprocket?

Melakukan penukaran rantai baharu sahaja tanpa mengganti sprocket yang telah haus adalah tindakan yang sangat tidak digalakkan dalam amalan penyelenggaraan motosikal. Apabila sprocket lama telah haus, bentuk lembah antara giginya telah berubah dan tidak lagi sepadan dengan jarak pitch rantai yang baharu. Jika anda menggabungkan rantai baharu dengan sprocket lama, rantai tersebut akan dipaksa untuk menyesuaikan diri dengan bentuk gigi sprocket yang telah haus, yang mana akan mempercepatkan proses kehausan rantai baharu tersebut dalam masa yang sangat singkat. Kesannya, rantai baharu anda akan melonggar dengan cepat dan prestasi tunggangan akan terjejas. Oleh itu, untuk memastikan prestasi optimum, kecekapan penghantaran kuasa yang maksimum, dan ketahanan jangka panjang, anda mestilah sentiasa menukar rantai, sprocket depan, dan sprocket belakang secara serentak sebagai satu set lengkap.
