Panduan Langkah Demi Langkah Memasang Kamera Undur Kereta Sendiri di Rumah

Memasang kamera undur kereta atau rear view car camera sendiri di rumah ialah projek peningkatan kenderaan yang sangat praktikal. Selain memudahkan proses meletak kenderaan di ruang yang sempit, peranti ini membantu mengurangkan risiko pelanggaran objek atau pejalan kaki yang berada di kawasan titik buta belakang kenderaan anda. Walaupun tugasan ini kelihatan rumit kerana melibatkan sistem elektrik kenderaan, ia sebenarnya boleh diselesaikan dengan selamat sekiranya anda mengikut langkah yang betul dan memahami had teknikal kenderaan anda.

Panduan ini menyediakan rangka kerja langkah demi langkah untuk membantu anda menyelesaikan pemasangan dengan selamat. Anda akan dibimbing daripada peringkat persediaan peralatan sehinggalah ke peringkat pengujian akhir. Selain itu, panduan ini juga menetapkan sempadan yang jelas tentang bila anda perlu menghentikan kerja DIY ini dan merujuk kepada mekanik atau juruteknik profesional demi keselamatan sistem elektronik kenderaan anda.

Persediaan Alat dan Semakan Komponen

Sebelum memulakan sebarang kerja fizikal pada kenderaan, pastikan semua peralatan yang diperlukan telah sedia di hadapan anda. Langkah ini sangat penting bagi memastikan proses pemasangan berjalan lancar tanpa gangguan yang memaksa anda menghentikan kerja di pertengahan jalan semata-mata untuk mencari alat yang hilang.

Produk yang disebut dalam panduan ini

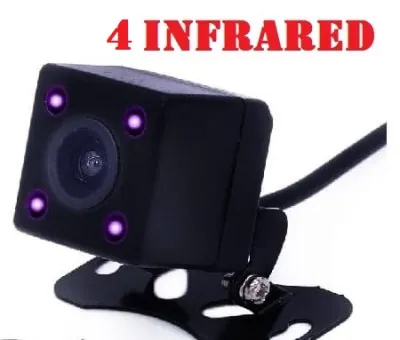

Auto Wing Car Reverse Camera Rear View Full HD Night Vision Reverse Parking IR Camera 170 degree Wide Angle Waterproof Infrared Reverse Camera Reverse Monitor Vehicle Backup Cameras Car Reverse Accessories Axia Myvi Saga Persona bezza iriz aruz viva alza wira RM 16.30RM 39.90 Lihat produk →

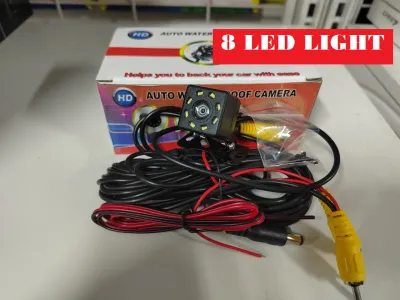

Auto Wing Car Reverse Camera Night Vision Rear View CCD 8 LED Camera Reverse Parking Camera Waterproof Reverse Light Car Player Monitor 360 Reverse Camera Camera Vehicle Backup Cameras Car Reverse Accessories Axia Myvi Saga Persona bezza iriz aruz viva alza wira RM 12.80RM 29.90 Lihat produk →

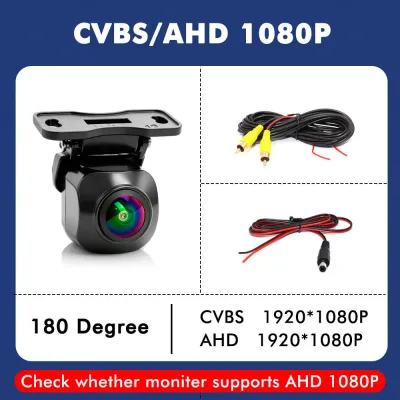

SMARTOUR SMARTOUR 1080P AHD CVBS Car Reverse Camera 180° Wide Angle Fisheye Lens Control Parking Line Front/Rear View Switch Waterproof Vehicle Camera RM 38.00RM 77.95 Lihat produk →

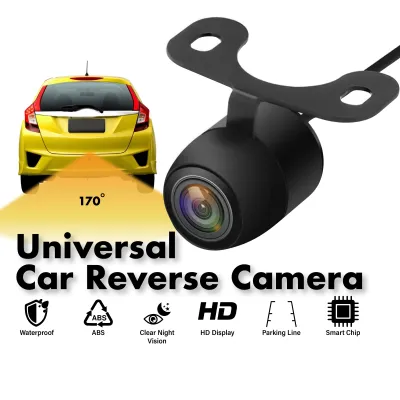

No Brand Car Rear View Camera Water Resistance Shockproof Back Tail Reverse Parking Kereta Aksesori Night Vision Daytime RM 15.98RM 25.00 Lihat produk →

No Brand Full HD 1080P Night Vision Reversing Camera with Wide Field of View for Safe Parking - Universal Fit for Car Models Myvi/Viva/Axia/Bezza/Saga VVT RM 11.42RM 25.98 Lihat produk →

No Brand 4 Pin HD Car Rear View Camera Reverse 12LED Night Vision Video Camera Wide Angle 170 Degree Parking Camera For Car Accessories RM 25.25RM 63.12 Lihat produk →

No Brand 4K AHD 1296x1080P 180 Degree Fisheye Lens Night Vision Vehicle Rear View Reverse Camera For Car Monitor or Android DVD RM 25.99RM 32.99 Lihat produk →

South Ocean [Free Gifts]3 Camera Lens Dashcam for Car DVR 3-Channel Wifi Dash Cam HD 1080P Dash Camera with Rear Camera Dashcam Night Vision 24h Parking Monitor Driving Video Recorder RM 124.00RM 359.00 Lihat produk →

Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.

Peralatan asas yang anda perlukan termasuklah pemutar skru yang bersesuaian dengan skru panel kereta anda, penanggal atau pemotong wayar, pita penebat elektrik berkualiti tinggi, dan pengikat kabel plastik untuk mengemaskan laluan pendawaian. Sediakan juga lampu limpah atau lampu suluh yang terang untuk membantu anda melihat dengan jelas di kawasan but kereta yang gelap.

Selain peralatan am tersebut, anda sangat disyorkan untuk menyediakan alat pencungkil panel plastik khusus. Alat ini direka khas untuk membuka trim dalaman kereta tanpa meninggalkan kesan calar pada permukaan plastik atau merosakkan klip plastik yang memegang panel tersebut. Menggunakan pemutar skru rata biasa untuk mencungkil panel sangat berisiko merosakkan kemasan dalaman kereta anda.

Seterusnya, buka kotak produk kamera undur anda dan lakukan semakan komponen secara menyeluruh. Pastikan unit kamera, kabel sambungan video yang biasanya dilengkapi dengan wayar pencetus, kabel kuasa lampu undur, serta skru atau pelekat pelekap berada dalam keadaan lengkap. Memastikan semua komponen ini berada dalam keadaan baik sebelum memulakan kerja akan mengelakkan kekecewaan jika terdapat komponen yang rosak atau tidak cukup.

Langkah Keselamatan Elektrik dan Sempadan Kenderaan

Keselamatan diri dan perlindungan sistem elektronik kenderaan mestilah menjadi keutamaan sebelum anda menyentuh mana-mana bahagian pendawaian. Sistem elektrik kenderaan moden sangat sensitif terhadap perubahan arus dan litar pintas yang tidak sengaja, yang boleh menyebabkan kerosakan kekal pada komputer kereta.

Langkah pertama yang wajib dilakukan adalah memutuskan sambungan terminal negatif pada bateri kereta anda. Tindakan ini akan mematikan seluruh aliran kuasa elektrik dalam kenderaan, sekali gus menghapuskan risiko berlakunya litar pintas atau percikan api semasa anda melakukan penyambungan wayar elektrik nanti.

Sebelum meneruskan, semak label spesifikasi voltan yang tertera pada manual atau kotak kamera undur anda. Kebanyakan kamera undur direka untuk sistem elektrik 12V yang standard pada kereta penumpang. Anda perlu mengesahkan perkara ini bagi mengelakkan kerosakan akibat ketidakpadanan voltan, terutamanya jika anda memasangnya pada kenderaan komersial yang mungkin menggunakan sistem elektrik 24V.

Anda juga perlu mengenal pasti sempadan teknologi kenderaan anda sebelum memulakan projek DIY ini. Sekiranya kereta anda dilengkapi dengan sistem bantuan pemanduan termaju (ADAS) yang berintegrasi secara langsung dengan lampu undur atau sistem pengesan belakang, sebarang pengubahsuaian pendawaian secara manual boleh mengganggu fungsi keselamatan tersebut. Jika kenderaan anda memiliki ciri ini, hentikan niat untuk memasangnya sendiri dan dapatkan khidmat nasihat daripada pusat servis bertauliah.

Pemasangan Fizikal Kamera dan Laluan Kabel Tersembunyi

Menentukan kedudukan fizikal kamera yang betul adalah kunci utama untuk mendapatkan sudut pandangan belakang yang optimum. Tempat yang paling sesuai dan kerap digunakan adalah di bahagian atas plat nombor pendaftaran kenderaan, berhampiran dengan lampu plat nombor.

Kedudukan ini bukan sahaja memberikan pandangan yang seimbang dan berpusat, malah ia menawarkan sedikit perlindungan daripada pendedahan terus kepada hujan lebat dan cahaya matahari terik. Faktor pendedahan cuaca ini sangat penting kerana kanta kamera yang sering terdedah kepada air hujan secara langsung boleh menjadi kabur atau mengalami kerosakan air dalam jangka masa panjang.

Selepas menetapkan kedudukan kamera, langkah seterusnya adalah merancang laluan kabel dari bahagian luar kenderaan ke dalam kabin. Anda perlu menanggalkan panel trim dalaman but belakang dan get pintu secara perlahan-lahan menggunakan alat pencungkil plastik yang telah disediakan bagi menyembunyikan kabel dengan kemas di sebalik kemasan dalaman kereta.

Masukkan kabel melalui lubang sedia ada, seperti laluan kabel lampu plat nombor, atau gunakan pengalas getah sekiranya anda perlu menebuk lubang baharu bagi menghalang air hujan daripada merembes masuk ke dalam but kereta. Pastikan lubang tersebut ditutup rapat selepas kabel dilalukan.

Semasa melalukan kabel ke bahagian hadapan kereta, pastikan kabel tersebut tidak menyentuh atau menghalang mana-mana komponen yang bergerak seperti mekanisme tali pinggang keledar, engsel but, atau beg udara sisi. Elakkan juga daripada meletakkan kabel berhampiran dengan paip ekzos yang panas atau tepi logam tajam yang boleh mengikis penebat kabel dan menyebabkan litar pintas pada masa hadapan.

Sambungan Kuasa dan Integrasi Skrin Paparan

Sistem kamera undur memerlukan isyarat elektrik untuk diaktifkan secara automatik apabila anda memasukkan gear undur. Untuk membolehkan fungsi ini berjalan, kamera perlu disambungkan kepada punca kuasa lampu undur kenderaan anda.

Langkah pertama adalah mengenal pasti wayar positif lampu undur dengan merujuk kepada rajah pendawaian rasmi kenderaan anda atau dengan menggunakan multimeter. Jangan sekali-kali meneka fungsi wayar berdasarkan warna sahaja, kerana pengeluar kenderaan sering menggunakan kod warna yang berbeza mengikut model dan tahun pembuatan kereta.

Setelah wayar positif lampu undur dikenal pasti, sambungkan wayar kuasa merah dari kamera ke wayar tersebut, manakala wayar hitam disambungkan ke punca bumi logam kenderaan atau wayar negatif lampu undur. Pastikan sambungan ini dibuat dengan kukuh agar tidak longgar akibat gegaran kenderaan.

Seterusnya, sambungkan kabel isyarat video dari bahagian belakang ke port input video pada skrin paparan atau unit kepala di papan pemuka. Jika unit kepala anda menyokong fungsi pengesanan undur automatik, sambungkan wayar pencetus merah yang terdapat pada kabel video ke wayar pengesan undur di belakang unit kepala tersebut.

Bagi memastikan sambungan elektrik ini selamat dan tahan lama, gunakan tiub pengecut haba atau pita penebat elektrik berkualiti tinggi untuk membungkus setiap sambungan wayar yang terdedah. Ini sangat penting bagi melindungi sambungan daripada kelembapan, habuk, dan gegaran kenderaan semasa pemanduan yang boleh melonggarkan sambungan elektrik tersebut.

Pengujian Sistem dan Penyesuaian Sudut Pandang

Selepas semua sambungan fizikal dan elektrik selesai dilakukan, tiba masanya untuk menguji kefungsian sistem sebelum anda memasang semula semua panel trim yang telah dibuka.

Sambungkan semula terminal negatif bateri kereta anda dengan kemas. Hidupkan suis pencucuh kenderaan ke kedudukan ON tanpa menghidupkan enjin, pastikan brek tangan ditarik sepenuhnya demi keselamatan, dan kemudian masukkan gear undur.

Perhatikan skrin paparan anda; imej dari kamera belakang sepatutnya muncul secara automatik dalam masa beberapa saat. Sekiranya skrin kekal gelap, berkedip-kedip, atau memaparkan gangguan isyarat yang teruk, matikan suis pencucuh dan periksa semula sambungan bumi serta sambungan kabel video anda kerana sambungan yang longgar adalah punca utama masalah ini.

Apabila paparan imej telah stabil dan jelas, lakukan pelarasan pada sudut fizikal kanta kamera undur anda. Sudut yang terbaik adalah apabila anda boleh melihat sebahagian kecil daripada bumper belakang kereta anda di bahagian bawah skrin, kerana ini memberikan rujukan jarak fizikal yang sangat tepat semasa anda mengundur kenderaan ke arah halangan atau dinding.

Bila Perlu Berhenti dan Merujuk Pakar

Walaupun melakukan pemasangan sendiri memberikan kepuasan yang tinggi, anda perlu sedar akan had keupayaan DIY anda demi mengelakkan kerosakan yang lebih besar dan kos pembaikan yang tinggi pada sistem elektronik kenderaan.

Sekiranya semasa proses pengujian atau pemasangan anda mengesan isyarat amaran kritikal seperti fius terbakar berulang kali, lampu amaran papan pemuka menyala secara tiba-tiba, atau terdapat bau hangus dari bahagian pendawaian, hentikan kerja serta-merta dan cabut sambungan bateri kenderaan.

Kenderaan moden yang menggunakan sistem rangkaian CAN bus yang kompleks sangat sensitif terhadap sebarang penambahan beban elektrik pada litar sedia ada. Jika pemasangan kamera undur pada model kenderaan anda memerlukan pengubahsuaian atau pengaturcaraan semula pada sistem komputer kereta, tugasan ini tidak lagi sesuai untuk dilakukan secara DIY dan memerlukan kepakaran juruteknik di bengkel profesional.

Sentiasa rujuk manual pemilik kenderaan anda untuk memahami sebarang amaran atau sekatan khusus mengenai pemasangan aksesori selepas pasaran bagi memastikan anda tidak melakukan tindakan yang boleh menjejaskan keselamatan pemanduan atau merosakkan komponen utama kenderaan.

Soalan Lazim (FAQ)

Adakah pemasangan sendiri akan membatalkan jaminan kereta?

Ya, terdapat risiko yang tinggi bahawa pemasangan sendiri boleh menjejaskan atau membatalkan jaminan elektrik kenderaan anda sekiranya ia melibatkan pemotongan atau pengubahsuaian pada pendawaian asal kilang. Pengeluar kenderaan biasanya mempunyai klausa waranti yang ketat yang menyatakan bahawa sebarang kerosakan yang berpunca daripada pemasangan aksesori pihak ketiga yang tidak diluluskan atau dilakukan oleh individu tidak bertauliah tidak akan ditanggung di bawah waranti. Oleh itu, sebelum memulakan sebarang kerja pendawaian, anda sangat disyorkan untuk menyemak buku panduan waranti kenderaan anda atau menghubungi pengedar sah untuk mendapatkan pengesahan rasmi mengenai polisi pengubahsuaian elektrik.

Bolehkah kamera undur disambungkan terus ke lampu undur?

Secara umumnya, kamera undur boleh disambungkan terus ke lampu undur pada kebanyakan kenderaan lama yang menggunakan sistem elektrik analog 12V yang ringkas. Walau bagaimanapun, bagi kenderaan moden yang dilengkapi dengan lampu belakang jenis LED atau sistem pengurusan kuasa modulasi lebar denyut (PWM), voltan yang dibekalkan ke lampu undur mungkin tidak stabil atau tidak mencukupi untuk menghidupkan kamera dengan sempurna. Dalam situasi ini, sambungan terus boleh menyebabkan skrin paparan berkedip, imej herot, atau kamera gagal berfungsi sepenuhnya. Bagi mengatasi masalah ini, anda perlu menggunakan relay elektrik tambahan yang mengambil isyarat dari lampu undur tetapi menarik kuasa yang stabil secara terus daripada punca kuasa 12V yang lain.
