Panduan Selamat Mengganti Pad Brek Kaliper Brembo 4 Pot

Mengganti pad brek pada kaliper Brembo 4 pot (piston) memerlukan ketelitian yang tinggi berbanding sistem kaliper satu piston biasa. Kaliper berprestasi tinggi ini direka untuk memberikan agihan tekanan yang sekata dan kuasa hentian yang luar biasa, namun ia sangat sensitif terhadap kaedah penyelenggaraan yang salah. Melakukan penggantian pad brek dengan betul bukan sahaja mengekalkan prestasi optimum kenderaan anda, malah memastikan keselamatan pemanduan yang maksimum di jalan raya.

Amaran Keselamatan: Bila Anda Perlu Menghentikan Kerja dan Merujuk Pakar

Sistem brek ialah komponen keselamatan yang paling kritikal pada kenderaan anda. Sebarang kesilapan dalam pemasangan atau pengendalian boleh mengakibatkan kegagalan fungsi brek sepenuhnya, yang membahayakan nyawa anda dan pengguna jalan raya yang lain. Oleh itu, anda perlu menilai keupayaan mekanikal, ketersediaan peralatan, dan keadaan ruang kerja sebelum memutuskan untuk melakukan tugasan ini secara sendiri. Jika anda berasa ragu-ragu atau tidak mempunyai pengalaman yang mencukupi, anda dinasihatkan untuk menyerahkan tugas ini kepada juruteknik bertauliah di bengkel profesional.

Sebelum memulakan sebarang langkah kerja, anda wajib merujuk manual perkhidmatan rasmi kenderaan anda serta dokumentasi khusus untuk kaliper Brembo yang digunakan. Setiap model kenderaan mempunyai spesifikasi tersendiri, terutamanya dari segi nilai tork untuk bolt pengikat dan jenis cecair brek yang dibenarkan. Sentiasa patuhi arahan pengeluar kenderaan dan label pada produk penyelenggaraan yang digunakan untuk mengelakkan sebarang kerosakan mekanikal atau pembatalan waranti.

Produk yang disebut dalam panduan ini

brembo BREMBO M3 OR K50 4POT CALIPER+4 PISTON PUMP COMBO SET | FREE BRAKE PAD 1 PAIRS | WITH BRACKET BUSH OIL CAP & SCREW RM 129.00 Lihat produk →

brembo 【100% ORIGINAL】BREMBO M4 Gsx Caliper Pump Siap Bracket Siap Skim Depan Front 4 Pot For Y15zr/ Nvx155/ Lc5s/ Lc4s/ Y125zr RM 214.90RM 399.90 Lihat produk →

brembo BREMBO M4 Gsx Caliper Pump Siap Bracket Siap Skim Depan Front 4 Pot For Y15zr/ Nvx155/ Lc5s/ Lc4s/ Y125zr RM 199.90RM 399.90 Lihat produk →

brembo BREMBO GSX 4POT CALIPER + PUMP COMBO SET | BRACKET + OIL CAP + SCREW + BUSH RM 149.00 Lihat produk →

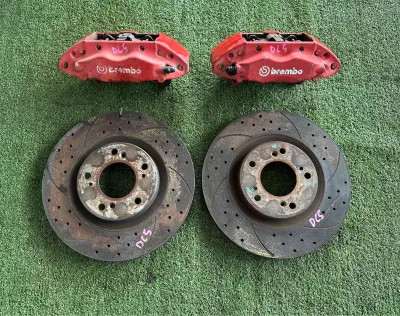

brembo Brembo 4 Pot Brake Calliper Honda Integra DC5 Type S K20A Brake Set Used Japan 🎌🇯🇵 RM 1,800.00 Lihat produk →

brembo Brembo F50 330mm 4 Pot Red Yellow Blue Silver Black Green Brake Kits Caliper Rotor RM 2,500.00RM 2,999.00 Lihat produk →

brembo BREMBO GP4 4POT 4PISTON Caliper Pump RM 198.00 Lihat produk →

Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.

Terdapat beberapa situasi kritikal di mana anda mesti menghentikan kerja serta-merta dan mendapatkan bantuan profesional:

• Kebocoran Cecair: Jika terdapat sebarang tanda kebocoran cecair brek di sekitar seal piston atau sambungan hos.
• Kerosakan Hos: Jika hos getah brek menunjukkan tanda-tanda retak, merekah, menggelembung, atau haus.
• Piston Macet: Jika salah satu atau lebih daripada empat piston pada kaliper tidak boleh ditolak masuk dengan mudah menggunakan alat khusus, atau terasa tersekat sepenuhnya.
• Kerosakan Ulir Bolt: Jika ulir (thread) pada kaliper atau bolt pengikat didapati rosak atau haus, jangan cuba memasangnya semula secara paksa.

Senarai Alat Khusus dan Bahan untuk Kaliper 4 Pot

Menggunakan peralatan yang betul adalah kunci utama untuk mengelakkan kerosakan pada kaliper Brembo yang diperbuat daripada aluminium aloi berkualiti tinggi ini. Kaliper berbilang piston memerlukan pendekatan yang berbeza berbanding kaliper satu piston terapung (floating caliper). Pastikan anda menyediakan semua peralatan dan bahan berikut sebelum memulakan kerja:

• Peralatan Keselamatan dan Sokongan: Gunakan jek kereta (car jack) yang stabil untuk mengangkat kenderaan, dan wajib menyokongnya dengan kuda penyangga (jack stands) yang mempunyai kadaran berat yang sesuai dengan kenderaan anda. Jangan sekali-kali bekerja di bawah atau di sekitar kenderaan yang hanya disokong oleh jek hidraulik. Gunakan ganjal roda (wheel chocks) pada roda yang tidak diangkat untuk mengelakkan kereta menggelongsor.
• Alat Penolak Piston Berbilang (Multi-Piston Press Tool): Anda memerlukan alat penolak piston khusus atau plat penolak rata yang mampu menolak keempat-empat piston masuk secara serentak dan sekata. Penggunaan alat ini sangat penting untuk memastikan piston tidak senget semasa ditolak masuk, yang boleh merosakkan dinding silinder kaliper atau seal getah.
• Kunci Tork (Torque Wrench): Kunci tork yang telah dikalibrasi dengan betul amat diperlukan untuk mengetatkan bolt kaliper dan bolt roda mengikut spesifikasi tepat pengeluar. Mengetatkan bolt secara berlebihan boleh merosakkan ulir aluminium pada kaliper, manakala kurang ketat pula boleh menyebabkan bolt longgar semasa pemanduan.
• Pencuci Brek (Brake Cleaner): Gunakan semburan pencuci brek berkualiti tinggi yang dirumus khas untuk membersihkan habuk brek dan minyak tanpa merosakkan komponen getah seperti seal piston.
• Gris Brek Khusus: Sediakan gris brek berasaskan seramik atau silikon yang tahan suhu tinggi untuk disapu pada titik gelincir (sliding pins) dan bahagian belakang pad brek (shim). Pastikan gris ini tidak mengandungi bahan petroleum yang boleh merosakkan seal getah. Amaran keras: gris tidak boleh sekali-kali terkena pada permukaan geseran pad brek atau piring brek (rotor).

Cara Menanggal Kaliper dan Pad Brek Lama dengan Selamat

Proses menanggalkan komponen brek mesti dilakukan secara sistematik untuk memastikan tiada kerosakan pada bahagian suspensi, hos hidraulik, atau sensor kenderaan. Ikuti langkah-langkah berikut dengan teliti:

• Langkah Persediaan: Letakkan kenderaan di atas permukaan yang rata dan keras. Tarik brek tangan sepenuhnya dan pasang ganjal pada roda belakang (jika bekerja pada roda hadapan). Longgarkan sedikit bolt roda sebelum mengangkat kenderaan menggunakan jek. Setelah kenderaan dinaikkan, letakkan kuda penyangga di bawah titik sokongan casis yang betul dan turunkan jek secara perlahan sehingga berat kenderaan disokong sepenuhnya oleh kuda penyangga. Tanggalkan roda sepenuhnya.
• Menanggalkan Pin Pengunci dan Pad: Kaliper Brembo 4 pot biasanya menggunakan reka bentuk kaliper tetap (fixed caliper). Untuk menanggalkan pad brek, anda perlu mengeluarkan pin penahan (retaining pins) dan spring anti-bunyi (cross spring) menggunakan alat penebuk pin (pin punch) dan tukul kecil secara perlahan. Tarik keluar sensor kehausan pad brek (jika dilengkapi) dengan berhati-hati agar tidak memutuskan wayarnya. Selepas pin ditanggalkan, tarik pad brek lama keluar dari bahagian atas kaliper.
• Menanggal Kaliper (Jika Perlu): Jika reka bentuk kaliper memerlukan anda menanggalkannya sepenuhnya dari knuckle stereng untuk menukar pad atau membersihkan piston, buka bolt pemasangan kaliper menggunakan soket yang betul.
• Pengendalian Hos Brek: Amaran keras: jangan sekali-kali membiarkan kaliper yang berat tergantung pada hos brek getah. Berat kaliper boleh meregangkan atau merosakkan struktur dalaman hos, yang boleh menyebabkan kebocoran atau kegagalan brek secara tiba-tiba di kemudian hari. Gunakan wayar besi tebal, tali pengikat, atau kabel "bungee" untuk menggantung kaliper dengan selamat pada komponen suspensi seperti spring atau absorber.
• Pemeriksaan Visual: Periksa keadaan piring brek (rotor) dengan teliti. Lihat jika terdapat kesan calar atau parit yang dalam, retakan halus akibat haba melampau, atau bibir tepi yang terlalu tinggi pada piring brek. Jika terdapat tanda-tanda kehausan yang tidak sekata atau ketebalan piring brek berada di bawah had minimum spesifikasi pengeluar, piring brek tersebut perlu dimesin semula (skimming) atau diganti baharu sebelum pad brek baharu dipasang.

Teknik Memasang Pad Brek Baharu dan Menolak Piston 4 Pot

Memasang pad brek baharu pada kaliper 4 pot memerlukan teknik yang betul untuk memastikan piston kembali ke kedudukan asal tanpa merosakkan seal dalaman yang sensitif.

• Pembersihan Piston: Sebelum menolak piston masuk ke dalam kaliper, bersihkan habuk brek dan kotoran yang melekat pada dinding luar piston menggunakan pencuci brek dan berus lembut (seperti berus gigi lama). Jangan gunakan berus dawai besi kerana ia boleh mencalarkan permukaan piston atau mengoyakkan seal getah. Membersihkan piston adalah penting bagi mengelakkan kotoran daripada ditolak masuk ke dalam seal, yang boleh menyebabkan kebocoran cecair brek atau piston macet pada masa hadapan. Periksa juga jika terdapat sebarang tanda kebocoran cecair di sekitar seal piston.
• Teknik Menolak Piston Secara Sekata: Buka penutup takungan cecair brek di bawah hud enjin dan letakkan kain buruk di sekelilingnya untuk menyerap sebarang limpahan cecair. Apabila anda menolak piston masuk, cecair brek akan mengalir kembali ke takungan. Gunakan alat penolak piston berbilang (multi-piston press tool) atau letakkan pad brek lama di atas piston dan gunakan plat rata untuk menolak keempat-empat piston masuk secara serentak dan perlahan-laman. Menolak satu piston secara berasingan tanpa menahan piston yang lain akan menyebabkan piston lain terkeluar, atau menyebabkan piston tersenget dan merosakkan silinder kaliper. Pantau paras cecair brek di takungan enjin secara berterusan agar ia tidak melimpah ke komponen enjin lain, kerana cecair brek sangat mengakis dan boleh merosakkan cat kenderaan.
• Pelinciran Titik Sentuhan: Sapukan gris brek khusus secara nipis pada bahagian belakang pad brek baharu (pada kawasan yang bersentuhan dengan piston) dan pada plat keluli (shims) untuk mengurangkan getaran dan bunyi bising semasa brek ditekan. Sapukan juga sedikit gris pada pin penahan pad brek. Pastikan tiada sebarang gris atau minyak yang terkena pada permukaan geseran pad brek atau piring brek. Jika terkena secara tidak sengaja, bersihkan serta-merta menggunakan pencuci brek.
• Pemasangan Semula: Masukkan pad brek baharu ke dalam kaliper. Pasang semula spring anti-bunyi dan pin penahan dengan betul, pastikan pin diketuk masuk sepenuhnya dan dipasang dengan klip pengunci (jika ada). Jika kaliper ditanggalkan dari knuckle stereng, pasang semula kaliper dan ketatkan bolt pemasangan menggunakan kunci tork mengikut spesifikasi tork pengeluar kenderaan. Pasang semula roda dan ketatkan bolt roda mengikut tork yang betul secara menyilang.

Pemeriksaan Sistem Hidraulik dan Proses Bedding-In (Penggilingan)

Selepas pemasangan fizikal selesai, anda tidak boleh terus memandu kenderaan begitu sahaja. Terdapat langkah keselamatan hidraulik dan proses penyerasian pad brek yang wajib dilakukan bagi memastikan sistem brek berfungsi dengan selamat dan optimum.

• Pemulihan Tekanan Hidraulik: Sebelum menghidupkan enjin kenderaan, tekan pedal brek beberapa kali secara perlahan-lahan sehingga pedal terasa keras dan padat. Langkah ini sangat kritikal kerana menolak piston masuk semasa pemasangan tadi telah mewujudkan ruang kosong yang besar antara pad brek dan piring brek. Jika anda terus memandu tanpa mengepam pedal brek, anda tidak akan mempunyai sebarang kuasa membrek pada tekanan pedal yang pertama, yang boleh menyebabkan kemalangan.
• Pemeriksaan Paras Cecair Brek: Periksa takungan cecair brek di bawah hud enjin. Paras cecair mungkin telah meningkat selepas piston ditolak masuk. Pastikan paras cecair berada di antara tanda "MIN" dan "MAX". Jika perlu, tambah cecair brek baharu yang segar daripada jenis yang betul (seperti DOT 4 atau DOT 5.1, mengikut spesifikasi yang tertera pada penutup takungan atau manual kenderaan). Jangan sekali-kali mencampurkan cecair brek jenis silikon (DOT 5) dengan cecair brek glycol-ether (DOT 3, DOT 4, atau DOT 5.1) kerana ia tidak serasi dan boleh merosakkan sistem brek. Tutup semula penutup takungan dengan rapat.
• Pemeriksaan Kebocoran dan Ujian Kelajuan Rendah: Periksa kawasan sekitar kaliper dan hos brek untuk memastikan tiada sebarang kebocoran cecair brek yang berlaku selepas pedal ditekan. Pasang semula roda jika belum berbuat demikian, turunkan kenderaan dari kuda penyangga, dan ketatkan bolt roda mengikut tork spesifikasi. Pandu kenderaan pada kelajuan yang sangat rendah (sekitar 10-20 km/j) di kawasan yang selamat dan sunyi untuk menguji respons dan gigitan awal brek. Pastikan tiada bunyi asing yang luar biasa atau rasa pedal yang terlalu lembut (spongy).
• Proses Bedding-In (Penggilingan): Pad brek baharu memerlukan proses "bedding-in" untuk memindahkan lapisan nipis bahan geseran pad ke atas permukaan piring brek secara sekata. Proses ini penting untuk mendapatkan prestasi brek yang optimum dan mengelakkan masalah brek berbunyi atau bergetar. Untuk 100 hingga 200 kilometer pertama pemanduan, elakkan daripada melakukan brek kecemasan atau membrek secara mengejut pada kelajuan tinggi jika tidak perlu. Elakkan juga daripada menahan pedal brek secara berterusan dalam tempoh yang lama semasa kenderaan berhenti sepenuhnya selepas brek yang kuat, kerana ini boleh menyebabkan pemindahan bahan pad yang tidak sekata pada piring brek yang panas (menyebabkan "brake rotor warping" atau tompokan haba). Sentiasa rujuk dan patuhi panduan bedding-in khusus yang disediakan oleh pengeluar pad brek yang anda beli, kerana setiap jenis bahan pad (organik, semi-logam, atau seramik) mempunyai prosedur penyerasian yang berbeza.

Soalan Lazim (FAQ)

Apakah perbezaan utama antara mengganti pad brek kaliper 4 pot dan kaliper tunggal?

Kaliper tunggal (biasanya jenis kaliper terapung atau floating caliper) hanya mempunyai satu piston di satu sisi yang menolak pad brek, manakala kaliper akan menggelongsor pada pin panduan untuk menarik pad brek di sisi bertentangan. Proses penukaran pad brek kaliper tunggal biasanya lebih ringkas kerana anda hanya perlu membuka satu bolt panduan, memusingkan kaliper ke atas, dan menolak masuk satu piston sahaja menggunakan klamp biasa. Sebaliknya, kaliper Brembo 4 pot ialah jenis kaliper tetap (fixed caliper) yang mempunyai dua piston di setiap sisi (total empat piston) yang menolak pad brek secara serentak dari kedua-dua arah. Ini memerlukan teknik penolakan piston yang sekata menggunakan alat penolak berbilang piston khusus bagi mengelakkan piston tersengget, serta memerlukan penanggalan pin penahan pad dari luar kaliper tanpa perlu membuka badan kaliper dalam sesetengah reka bentuk.

Bolehkah saya menggunakan klamp-C (C-clamp) biasa untuk menolak masuk piston 4 pot?

Penggunaan klamp-C (C-clamp) biasa secara langsung pada piston kaliper 4 pot adalah sangat tidak digalakkan. Klamp-C hanya memberikan tekanan pada satu titik tumpuan sahaja. Apabila digunakan pada kaliper berbilang piston, tekanan tidak sekata ini boleh menyebabkan piston yang ditekan menjadi senget di dalam silindernya, yang berisiko mencalarkan dinding silinder kaliper, merosakkan seal getah dalaman, atau menyebabkan piston macet sepenuhnya. Selain itu, menolak satu piston masuk menggunakan klamp-C tanpa menahan piston yang lain akan menyebabkan piston yang lain terkeluar dari silindernya akibat tekanan hidraulik. Jika anda terpaksa menggunakan klamp-C dalam keadaan kecemasan, anda wajib meletakkan plat logam yang rata atau pad brek lama di atas semua piston terlebih dahulu untuk mengagihkan tekanan secara sekata, namun penggunaan alat penolak piston khusus (multi-piston press tool) tetap merupakan kaedah yang paling selamat dan disyorkan untuk kaliper berprestasi tinggi seperti Brembo.
