Memasang kamera papan pemuka dwi-saluran seperti iROAD X30 merupakan langkah bijak untuk meningkatkan keselamatan kenderaan anda dari arah hadapan dan belakang. Proses pemasangan ini melibatkan penempatan kamera utama pada cermin depan, pemasangan kamera kedua pada cermin belakang, penyusunan laluan kabel yang kemas di dalam kabin, serta penyambungan sumber kuasa yang stabil. Sama ada anda memilih sambungan mudah melalui soket pencucuh rokok atau sambungan terus ke kotak fius untuk mengaktifkan mod parkir, setiap langkah perlu dilakukan dengan teliti bagi memastikan peranti berfungsi secara optimum tanpa menjejaskan sistem elektrik asal kenderaan.

Panduan ini menyediakan langkah demi langkah yang lengkap untuk membantu anda melakukan pemasangan sendiri dengan selamat. Dengan memahami teknik laluan kabel yang betul, anda dapat mengelakkan gangguan pada sistem keselamatan kenderaan seperti beg udara sisi, sekali gus memastikan rakaman dwi-saluran berjalan lancar setiap kali anda memulakan perjalanan.

Persediaan dan Semakan Keselamatan Sebelum Pemasangan

Sebelum memulakan sebarang kerja fizikal pada kenderaan, persediaan alat yang betul dan pemahaman tentang sistem elektrik kereta adalah sangat penting. Anda memerlukan beberapa peralatan asas untuk memastikan pemasangan berjalan lancar dan kemas. Sediakan alat pencongkel plastik untuk membuka panel hiasan dalaman tanpa mencalarkan permukaan plastik atau kulit, pita elektrik berkualiti tinggi untuk melindungi sambungan wayar, pengikat kabel untuk mengemaskan lebihan kabel, serta multimeter digital sekiranya anda bercadang untuk melakukan sambungan terus ke kotak fius.

Produk yang disebut dalam panduan ini

IROAD Iroad X30 3-Channel Cloud Dashcam | QHD-FHD-FHD 3H | Sony Stravis | Real-HD | Cloud Time Lapse | Advanced Driver Assistences System [LDWS] Wifi&Bluetooth | Original 100% RM 1,860.00 Lihat produk →

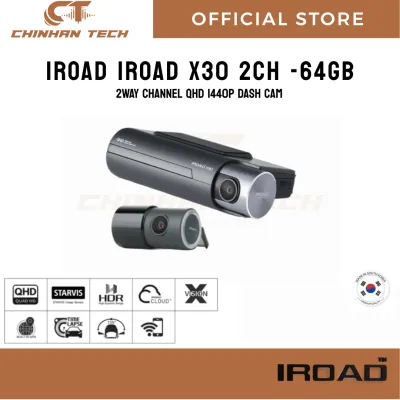

IROAD IROAD X30 2-channel cloud dash cam QHD-FHD-FHD 3CH Sony Starvis Real HDR Cloud Time lapse LDWS Wifi GPS Wide angle RM 1,680.00 Lihat produk →

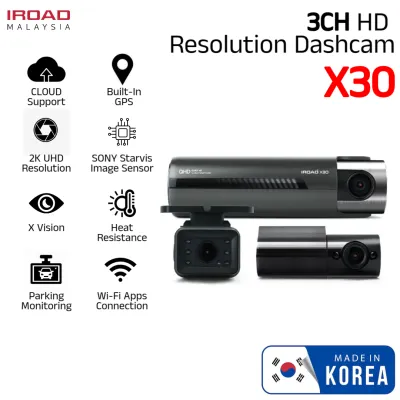

IROAD IROAD X30 3CH Front Internal & Rear Camera (SONY Starvis Sensor) RM 1,680.00 Lihat produk →

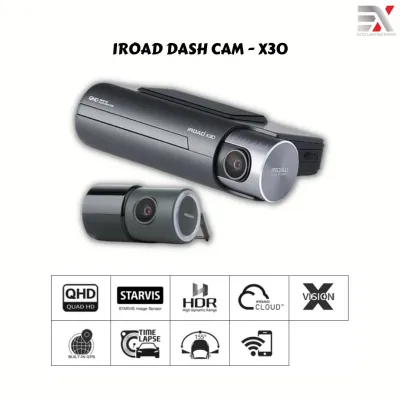

No Brand IROAD X30 2WAY CHANNEL QHD 1440P DASH CAM RM 1,580.00 Lihat produk →

Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.

Langkah pertama yang wajib dilakukan adalah merujuk manual pengguna iROAD X30 untuk memahami spesifikasi voltan, keperluan arus, dan fungsi setiap pin pada kabel kuasa. Seterusnya, buka manual pemilik kenderaan anda untuk mengenal pasti lokasi kotak fius kabin serta rajah susunan fius. Setiap model kenderaan mempunyai reka bentuk sistem elektrik yang berbeza, jadi jangan sekali-kali membuat anggaran tanpa merujuk dokumen rasmi kenderaan tersebut.

Atas faktor keselamatan, pastikan enjin kenderaan dimatikan sepenuhnya dan kunci dikeluarkan sebelum anda menyentuh mana-mana komponen elektrik. Jika anda memilih kaedah sambungan terus ke kotak fius, anda sangat disyorkan untuk memutuskan sambungan terminal negatif bateri kenderaan bagi mengelakkan risiko litar pintas atau kerosakan pada sistem komputer kereta. Sekiranya anda berasa ragu-ragu atau tidak mempunyai kemahiran asas dalam mengendalikan sistem elektrik kenderaan, hentikan proses ini serta-merta dan dapatkan bantuan daripada juruteknik profesional yang bertauliah.

Pemasangan Kamera Depan dan Laluan Kabel

Kamera depan bertindak sebagai unit utama yang mengandungi pemproses dan slot kad memori, jadi kedudukannya mestilah diletakkan pada posisi yang paling optimum. Lokasi terbaik adalah di bahagian atas cermin depan, sebaik-baiknya di belakang atau berhampiran cermin pandang belakang tengah. Pastikan lensa kamera berada dalam lingkungan kawasan yang disapu oleh pengelap cermin supaya rakaman tetap jelas semasa hujan, serta tidak menghalang pandangan pemandu bagi mematuhi peraturan keselamatan jalan raya.

Sebelum menampal tapak pelekat, bersihkan permukaan cermin depan menggunakan kain mikrofiber dan cecair pembersih berasaskan alkohol untuk membuang sisa minyak atau habuk. Gunakan pelekat statik yang disediakan dalam kotak sebelum menampal pita pelekat dua sisi khas iROAD X30. Teknik ini memberikan cengkaman yang sangat kuat walaupun di bawah cuaca panas terik, malah memudahkan anda menanggalkan kamera pada masa hadapan tanpa meninggalkan kesan gam yang comot pada cermin.

Selepas kamera depan dipasang dengan kukuh, mulakan proses menyembunyikan kabel kuasa dan kabel sambungan kamera belakang. Selitkan kabel ke dalam celah siling kabin menggunakan alat pencongkel plastik. Apabila laluan kabel sampai ke tiang A, anda perlu sangat berhati-hati. Jangan sekali-kali melintasi atau menghalang laluan pengembangan beg udara sisi yang terletak di dalam tiang tersebut. Tanggalkan panel tiang A mengikut arahan pengeluar kenderaan, dan salurkan kabel di bahagian belakang beg udara dengan mengikatnya kemas pada pendawaian sedia ada menggunakan pengikat kabel.

Pemasangan Kamera Belakang dan Pendawaian

Kamera belakang iROAD X30 direka khas untuk dipasang pada bahagian dalam cermin belakang bagi melindunginya daripada faktor cuaca luaran seperti hujan lebat dan habuk jalanan. Pilih kedudukan yang tinggi dan berada di tengah-tengah cermin belakang untuk mendapatkan sudut pandangan yang seimbang. Pastikan kedudukan lensa tidak terhalang oleh garisan pemanas cermin atau lampu brek ketiga bagi mengelakkan gangguan visual pada hasil rakaman.

Seterusnya, salurkan kabel penyambung dari kamera belakang menuju ke unit utama di bahagian hadapan. Anda boleh memilih untuk menyembunyikan kabel ini sepanjang bingkai pintu atas dengan menyelitkannya di sebalik jalur getah penutup atau di sepanjang tepi siling kabin. Gunakan pencongkel plastik dengan lembut untuk mengelakkan kerosakan pada klip plastik panel dalaman atau koyakan pada getah pintu.

Bagi kenderaan jenis hatchback, SUV, atau MPV yang mempunyai pintu belakang yang boleh dibuka ke atas, kabel mestilah disalurkan melalui hos getah fleksibel yang menghubungkan badan kereta dengan pintu belakang. Langkah ini sangat penting untuk memastikan kabel tidak terdedah kepada air hujan yang boleh menyebabkan kebocoran, serta mengelakkan kabel daripada tersepit atau tertarik tegang apabila pintu belakang dibuka dan ditutup. Pastikan terdapat sedikit kelonggaran pada kabel di kawasan engsel untuk menampung pergerakan pintu.

Sambungan Kuasa: Soket Pencucuh Rokok lwn Kotak Fius (Hardwire)

Terdapat dua kaedah utama untuk membekalkan kuasa kepada iROAD X30, dan pilihan anda bergantung pada fungsi yang anda perlukan. Kaedah pertama adalah menggunakan soket pencucuh rokok. Ini adalah kaedah paling mudah dan selamat untuk dilakukan sendiri kerana ia hanya membekalkan kuasa apabila enjin dihidupkan dan terputus apabila enjin dimatikan. Walau bagaimanapun, kaedah ini bermakna anda tidak dapat menggunakan fungsi mod parkir untuk memantau kenderaan semasa ditinggalkan.

Kaedah kedua adalah sambungan terus ke kotak fius kenderaan menggunakan kabel kuasa perkakasan khas. Kaedah ini membolehkan kamera bertukar ke mod parkir secara automatik apabila enjin dimatikan, dengan menggunakan kuasa daripada bateri kereta secara terkawal. Untuk melakukan sambungan ini, anda perlu mengenal pasti dua jenis slot fius yang berbeza menggunakan multimeter digital: fius Aksesori (ACC) yang hanya mempunyai kuasa apabila kunci diputar ke kedudukan “ON”, dan fius Bateri Tetap (BATT) yang sentiasa mempunyai aliran kuasa walaupun enjin dimatikan dan kereta dikunci.

Gunakan alat penambah fius yang sepadan dengan saiz fius kenderaan anda untuk membuat sambungan yang kemas dan selamat tanpa perlu memotong wayar asal kenderaan. Sambungkan wayar bumi dengan kemas pada skru atau nat logam yang bersambung terus dengan casis kenderaan yang tidak dicat. Amaran keselamatan kritikal: Jangan sekali-kali menyambungkan kabel dashcam ke slot fius yang mengawal sistem keselamatan kritikal kenderaan seperti sistem brek anti-kunci (ABS), beg udara, unit kawalan enjin (ECU), atau stereng kuasa. Jika anda tidak pasti fungsi setiap fius, rujuk juruteknik bertauliah untuk mengelakkan kerosakan sistem elektronik yang mahal.

Tetapan Sistem dan Pengesahan Rakaman Dwi-Saluran

Setelah semua sambungan fizikal dan pendawaian selesai, langkah seterusnya adalah menghidupkan sistem untuk pengesahan operasi. Masukkan kad mikro SD yang dibekalkan ke dalam slot kad pada unit utama iROAD X30. Hidupkan enjin kenderaan untuk membekalkan kuasa kepada peranti. Sebelum memulakan rakaman pertama, anda wajib memformat kad mikro SD tersebut. Anda boleh melakukannya secara terus melalui butang fizikal pada peranti atau dengan lebih mudah melalui aplikasi telefon pintar iROAD yang disambungkan melalui Wi-Fi.

Buka aplikasi iROAD pada telefon pintar anda untuk melihat paparan langsung daripada kedua-dua kamera depan dan belakang. Laraskan sudut kecondongan lensa kamera depan supaya garisan ufuk berada di tengah-tengah skrin, dengan pembahagian sekitar 40% langit dan 60% jalan raya untuk mendapatkan pendedahan cahaya yang seimbang. Lakukan perkara yang sama untuk kamera belakang, pastikan tiada halangan seperti sandaran kepala tempat duduk belakang atau barangan di atas pelindung but yang menghalang pandangan lensa.

Akhir sekali, masuk ke menu tetapan dalam aplikasi untuk mengoptimumkan prestasi peranti. Laraskan resolusi rakaman ke tahap maksimum yang disokong untuk kejelasan optimum. Jika anda menggunakan sambungan terus, aktifkan fungsi perlindungan voltan rendah untuk menetapkan had voltan minimum bateri kereta; tetapan ini akan mematikan dashcam secara automatik jika voltan bateri jatuh ke tahap tertentu bagi mengelakkan bateri kereta menjadi lemah. Anda juga boleh melaraskan kepekaan penderia graviti ke tahap sederhana supaya rakaman kecemasan tidak dicetuskan secara berlebihan oleh bonggol jalan yang kecil.

Soalan Lazim (FAQ)

Adakah pemasangan sambungan terus ke kotak fius akan membatalkan jaminan kereta?

Secara umumnya, pemasangan sambungan terus tidak membatalkan keseluruhan jaminan kenderaan sekiranya ia dilakukan dengan betul tanpa memotong, mengupas, atau mengubah suai pendawaian asal kenderaan. Penggunaan penambah fius adalah kaedah yang sangat disyorkan kerana ia hanya menumpang pada slot fius sedia ada secara selamat dan boleh ditanggalkan pada bila-bila masa tanpa meninggalkan kesan. Walau bagaimanapun, sekiranya berlaku kerosakan litar pintas atau masalah elektrik yang berpunca secara langsung daripada pemasangan dashcam yang salah, pengeluar kenderaan berhak untuk menolak tuntutan jaminan bagi bahagian elektrik yang terjejas tersebut. Untuk memastikan keselamatan jaminan anda, sentiasa rujuk pusat servis rasmi kenderaan anda sebelum melakukan sebarang pengubahsuaian elektrik.

Mengapa kamera belakang tidak dapat dikesan oleh unit utama?

Isu kamera belakang tidak dikesan biasanya berpunca daripada masalah sambungan fizikal atau gangguan bekalan kuasa pada kabel penghubung. Langkah pertama yang perlu anda lakukan adalah memeriksa penyambung kabel pada kedua-dua hujung—iaitu pada port input kamera belakang dan port input unit utama di hadapan—bagi memastikan ia telah dimasukkan sepenuhnya dan ketat. Seterusnya, periksa sepanjang laluan kabel untuk memastikan tiada bahagian kabel yang terlipat tajam, tersepit oleh panel plastik, atau terputus akibat pergerakan pintu belakang. Anda juga boleh cuba memulakan semula peranti atau memformat semula kad memori untuk menetapkan semula sistem pengesanan perkakasan dashcam.
