Memasang kamera undur Analog High Definition (AHD) pada kenderaan anda ialah antara cara terbaik untuk meningkatkan keselamatan pemanduan, terutamanya ketika meletak kenderaan di ruang yang sempit. Teknologi AHD menawarkan kualiti imej yang jauh lebih jelas dan tajam berbanding kamera analog standard (CVBS), membolehkan anda melihat halangan di belakang kereta dengan lebih terperinci. Walau bagaimanapun, proses pemasangan kamera jenis ini memerlukan ketelitian yang tinggi dari segi pendawaian elektrik dan pemilihan perkakasan yang serasi.
Sebelum memulakan sebarang langkah fizikal, anda perlu memahami bahawa sistem elektrik kenderaan adalah sensitif. Sentiasa rujuk manual pemilik kenderaan anda dan manual arahan yang dibekalkan oleh pengeluar kamera sebelum melakukan sebarang pengubahsuaian. Jika anda tidak mempunyai kemahiran asas dalam pendawaian automotif atau berasa ragu-ragu dengan langkah yang diterangkan, sangat disyorkan untuk mendapatkan khidmat pemasangan daripada juruteknik profesional bagi mengelakkan kerosakan pada sistem elektrikal kereta anda.
Persediaan dan Alat yang Diperlukan
Penyediaan peralatan yang lengkap sebelum memulakan kerja amat penting bagi memastikan proses pemasangan berjalan lancar tanpa sebarang gangguan. Anda memerlukan komponen utama seperti unit kamera undur AHD, kabel penghantaran video (biasanya kabel RCA dengan wayar pengaktifan bersepadu atau kabel 4-pin khas AHD), dan wayar penyambung kuasa. Selain itu, pastikan unit paparan atau head unit yang terpasang di dalam kereta anda disahkan menyokong format input AHD (seperti 720p atau 1080p pada frekuensi 25Hz/30Hz) kerana kamera AHD tidak akan memaparkan imej pada skrin analog biasa tanpa penukar isyarat.

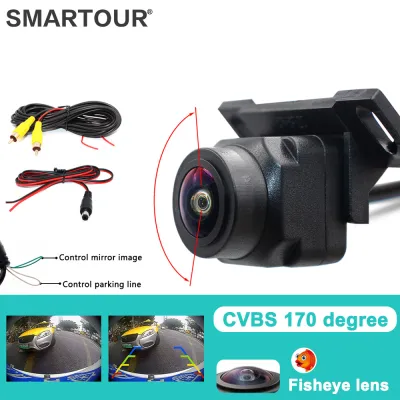

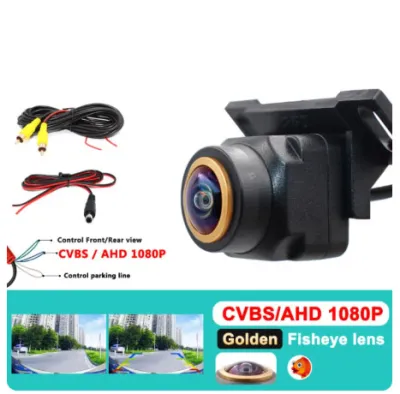

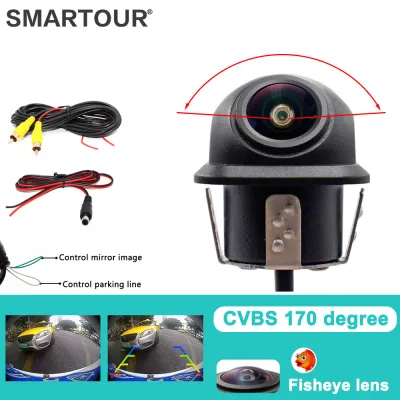

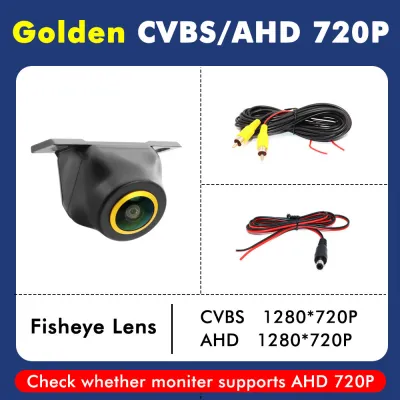

Produk yang disebut dalam panduan ini
Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.
Sediakan juga alat tangan yang bersesuaian untuk memudahkan kerja-kerja fizikal dan pendawaian. Anda memerlukan pemutar skru (jenis Philips dan rata), alat pencungkil panel plastik (trim removal tool) untuk mengelakkan calar pada kemasan dalaman kereta, pita elektrik berkualiti tinggi, penyambung wayar jenis wire tap atau T-tap, pengikat kabel (zip tie), dan mesin gerudi mudah alih sekiranya anda memilih kaedah pemasangan yang memerlukan tebukan pada bumper. Sediakan juga tiub pengecut haba (heat shrink tube) untuk melindungi sambungan wayar daripada kelembapan.
Sebelum menyentuh mana-mana komponen elektrik, semak manual kenderaan dan manual head unit anda untuk mengesahkan spesifikasi voltan yang diperlukan, yang mana standard bagi kebanyakan kenderaan penumpang adalah 12V. Amaran keselamatan yang paling kritikal sebelum memulakan kerja ini adalah dengan mencabut terminal negatif bateri kereta anda. Langkah ini wajib dilakukan bagi menghapuskan sebarang aliran arus elektrik aktif, sekali gus mengelakkan risiko litar pintas, fius terbakar, atau kerosakan kekal pada modul kawalan elektronik (ECU) kenderaan anda.
Langkah 1: Pemasangan Fizikal Kamera pada Bumper atau Plat Nombor
Langkah pertama bermula dengan menentukan kedudukan terbaik untuk meletakkan unit kamera di bahagian belakang kenderaan anda. Terdapat dua jenis reka bentuk kamera undur yang biasa digunakan di pasaran, iaitu jenis bracket mount (dipasang menggunakan skru plat nombor sedia ada) dan jenis flush mount (dibenamkan terus ke dalam bumper melalui tebukan lubang). Pemilihan jenis kamera ini bergantung pada estetika yang anda inginkan serta kesediaan anda untuk melakukan tebukan kekal pada bahagian badan kereta.
Bagi pemasangan jenis flush mount, anda perlu menandakan titik tengah pada bumper belakang secara tepat menggunakan pita pengukur untuk memastikan sudut pandangan kamera seimbang. Gunakan mata gerudi lubang (hole saw) yang biasanya disediakan sekali di dalam kotak produk kamera untuk menggerudi bumper plastik dengan berhati-hati. Setelah lubang ditebuk, bersihkan sisa plastik di sekeliling lubang sebelum memasukkan unit kamera sehingga ia terkunci rapat (click) pada kedudukannya tanpa sebarang kelonggaran.
Bagi pemasangan jenis bracket mount, anda hanya perlu melonggarkan skru pada plat nombor kenderaan dan memasang braket kamera di belakangnya. Pastikan skru yang digunakan cukup panjang untuk memegang braket dengan kukuh bagi mengelakkan kamera bergetar semasa memandu. Di samping itu, pastikan kedudukan braket ini tidak menghalang lampu plat nombor kereta anda, kerana kegagalan memastikan lampu plat nombor berfungsi dengan jelas merupakan satu kesalahan undang-undang jalan raya di bawah peraturan Jabatan Pengangkutan Jalan (JPJ) di Malaysia.
Semasa menetapkan kedudukan kamera, pastikan kanta kamera dihalakan sedikit ke bawah supaya anda boleh melihat sebahagian daripada bumper belakang anda sendiri serta kawasan jalan di belakangnya. Sudut pandangan ini sangat penting untuk membantu anda menganggar jarak sebenar antara kenderaan dengan halangan seperti tiang, dinding, atau kenderaan lain. Pastikan juga pandangan kanta tidak terhalang oleh bingkai plat nombor atau hiasan krom pada bonet belakang.
Memandangkan Malaysia sering mengalami cuaca hujan lebat dan kelembapan yang tinggi, aspek kalis air tidak boleh diabaikan semasa pemasangan fizikal ini. Pastikan getah pengedap (rubber gasket) yang disertakan dipasang dengan betul pada bahagian belakang kamera atau di sekeliling lubang gerudi. Anda juga boleh menyapu sedikit silikon kalis air di sekeliling kawasan laluan kabel masuk ke dalam but kereta bagi menghalang air hujan daripada merembes masuk ke dalam ruang penyimpanan barang yang boleh mengakibatkan masalah karat atau kerosakan litar.
Langkah 2: Laluan Kabel Video dan Kuasa dari Belakang ke Depan
Setelah kamera dipasang dengan kukuh di bahagian luar, langkah seterusnya adalah menyalurkan kabel video dan kabel kuasa dari bahagian belakang kenderaan ke bahagian papan pemuka (dashboard) di hadapan. Proses ini memerlukan kesabaran yang tinggi bagi memastikan kabel tersembunyi dengan kemas dan terlindung daripada sebarang kerosakan fizikal. Mulakan dengan memasukkan hujung kabel kamera melalui gromet getah (rubber grommet) sedia ada yang menyambungkan bahagian luar bumper ke dalam ruang but kereta.
Jangan sekali-kali melalukan kabel terus di atas permukaan logam yang tajam tanpa perlindungan gromet getah kerana gegaran kenderaan semasa bergerak boleh mengikis penebat kabel dan menyebabkan litar pintas. Gunakan alat pencungkil panel plastik untuk membuka trim plastik di sepanjang lantai kereta atau di sepanjang tiang bumbung (tiang A, B, dan C) secara perlahan-lahan. Membuka panel ini dengan alat plastik akan mengelakkan kerosakan pada klip penyambung dalaman dan mengelakkan kesan calar pada permukaan plastik.
Selitkan kabel video di bawah karpet lantai atau di belakang panel trim pintu dengan kemas. Pastikan laluan kabel tidak melalui kawasan yang mempunyai bahagian bergerak seperti mekanisme pelarasan tempat duduk, engsel pintu, atau sistem tali pinggang keledar. Jika kereta anda dilengkapi dengan beg udara sisi (side curtain airbags) di sepanjang tiang bumbung, pastikan kabel dihalakan di bahagian belakang beg udara tersebut supaya ia tidak menghalang fungsi keselamatan beg udara sekiranya berlaku kemalangan.
Gunakan pengikat kabel (zip tie) untuk mengikat kabel video pada berkas wayar asal kenderaan di sepanjang laluannya agar ia tidak bergerak atau longgar. Balut bahagian sambungan penyambung kabel dengan pita elektrik bagi memastikan ia tidak terlepas akibat gegaran. Untuk mengelakkan bunyi bising atau getaran (rattling) yang menjengkelkan di dalam kabin terutamanya apabila melalui jalan raya yang tidak rata, anda boleh membalut bahagian kabel yang longgar dengan pita jenis fabrik (harness tape).
Sentiasa elakkan daripada melalukan kabel berhampiran dengan komponen yang menghasilkan haba tinggi seperti paip ekzos di bawah lantai kereta atau berhampiran dengan sistem pendawaian kuasa tinggi yang lain bagi mengelakkan gangguan isyarat (interference) pada paparan video AHD anda. Setelah kabel berjaya disalurkan sehingga ke bahagian bawah papan pemuka, tarik kabel tersebut ke atas melalui bahagian belakang laci simpanan barang (glove box) menuju ke ruang belakang head unit.
Langkah 3: Sambungan ke Paparan dan Sumber Kuasa Undur
Peringkat penyambungan elektrik adalah fasa yang paling kritikal dalam keseluruhan proses pemasangan ini. Sambungan yang betul memastikan kamera hanya akan menyala dan memaparkan visual secara automatik apabila anda memasukkan gear undur. Pertama, sambungkan penyambung video RCA (biasanya berwarna kuning) dari kabel kamera ke port input yang bertanda “CAM IN”, “REAR CAMERA”, atau “RCAM” di bahagian belakang head unit anda. Perlu diingat bahawa anda mesti menetapkan tetapan sistem head unit kepada format AHD yang sepadan dengan spesifikasi kamera anda agar imej dapat dipaparkan dengan betul.
Seterusnya, anda perlu membekalkan kuasa elektrik kepada kamera dengan menyambungkan wayar kuasa merah (+) kamera ke wayar positif lampu undur kenderaan anda. Untuk mengenal pasti wayar lampu undur yang betul, gunakan alat penguji voltan (multimeter atau test pen 12V) pada soket lampu belakang semasa gear undur dimasukkan (dengan enjin dimatikan tetapi kunci pada kedudukan ON). Sambungkan wayar tersebut menggunakan penyambung jenis T-tap yang berkualiti untuk mengelakkan pemotongan wayar asal kenderaan yang boleh menjejaskan waranti pengeluar.
Kabel video RCA berkualiti tinggi biasanya dilengkapi dengan wayar pengaktifan merah kecil (trigger wire) di kedua-dua hujungnya. Di bahagian belakang kereta, sambungkan wayar pengaktifan ini bersama-sama dengan wayar kuasa merah kamera ke punca positif lampu undur. Di bahagian hadapan kereta pula, sambungkan hujung satu lagi wayar pengaktifan merah tersebut ke wayar yang bertanda “REVERSE”, “BACK”, atau “REVERSE TRIGGER” pada soket head unit anda. Sambungan ini berfungsi menghantar isyarat voltan ke head unit untuk menukar paparan skrin ke mod kamera secara automatik sebaik sahaja gear R dimasukkan.
Bagi melengkapkan litar elektrik, sambungkan wayar hitam (-) kamera ke bumi (ground). Cara terbaik adalah dengan melonggarkan satu skru atau nat logam pada kerangka badan kereta (chassis), bersihkan kawasan sekitar skru daripada sebarang cat atau kotoran, pasang terminal bulat wayar hitam tersebut, dan ketatkan semula skru dengan kemas. Sambungan bumi yang lemah atau kotor sering menjadi punca utama gangguan imej seperti garis-garis halus atau gambar yang kabur pada skrin.
Sebagai tip profesional tambahan, kebanyakan kenderaan moden (terutamanya kenderaan buatan Eropah atau model baharu yang dilengkapi sistem pemantauan lampu CANBUS) menggunakan isyarat kuasa jenis Pulse Width Modulation (PWM) yang tidak stabil untuk lampu belakang. Jika kamera disambungkan terus ke lampu undur pada kenderaan jenis ini, paparan skrin akan berkelip, bergaris, atau terus menjadi gelap. Untuk mengatasi masalah ini, anda perlu memasang relay 12V di mana lampu undur hanya digunakan sebagai suis pengaktif, manakala kuasa elektrik yang stabil untuk kamera diambil terus daripada bateri atau kotak fius utama dengan menggunakan fius pelindung yang bersesuaian.
Langkah 4: Pengujian Sistem dan Penyesuaian Sudut
Sebelum anda memasang semula semua panel trim dan mengemas ruang dalaman kereta, satu pengujian menyeluruh wajib dilakukan bagi memastikan sistem berfungsi dengan sempurna. Mulakan dengan menyambungkan semula terminal negatif pada bateri kereta yang telah dicabut sebelum ini. Pastikan semua sambungan wayar yang terdedah telah dibalut dengan kemas menggunakan pita elektrik atau tiub pengecut haba bagi mengelakkan sebarang litar pintas semasa pengujian dijalankan.
Seterusnya, tarik brek tangan kenderaan anda dengan sepenuhnya demi keselamatan. Masukkan kunci dan putar ke kedudukan ON (atau tekan butang mula tanpa menekan pedal brek untuk menghidupkan sistem elektronik sahaja), kemudian masukkan gear ke posisi undur (R). Perhatikan skrin head unit anda; skrin sepatutnya bertukar secara automatik ke paparan kamera dalam masa satu hingga dua saat. Jika skrin bertukar tetapi tiada gambar atau memaparkan mesej “No Signal”, semak semula konfigurasi format video pada menu tetapan head unit anda untuk memastikan ia ditetapkan pada mod AHD dan bukannya CVBS.
Semak kualiti imej yang dipaparkan pada skrin untuk memastikan tiada sebarang gangguan statik, garis-garis bising, atau warna yang tidak normal. Jika imej kelihatan terbalik (seperti objek di sebelah kanan kelihatan di sebelah kiri skrin), anda perlu melaraskan tetapan “Mirror” atau “Flip” pada menu tetapan kamera di dalam head unit anda. Pastikan juga garis panduan jarak (parking guidelines) dipaparkan dengan betul sekiranya kamera atau head unit anda menyokong fungsi tersebut.
Sekiranya imej yang dipaparkan terlalu tinggi (sehingga hanya menampakkan pemandangan langit) atau terlalu rendah (sehingga hanya menampakkan sebahagian kecil jalan), lakukan pelarasan sudut kamera secara fizikal. Longgarkan sedikit skru pelaras pada braket kamera, putar unit kamera ke sudut yang optimum di mana anda boleh melihat dengan jelas garisan bumper belakang anda serta kawasan sekitar, kemudian ketatkan semula skru tersebut dengan kemas. Setelah berpuas hati dengan fungsi dan sudut pandangan kamera, pasang semula semua panel trim plastik, perapi but belakang, dan panel papan pemuka dengan berhati-hati mengikut urutan yang betul semasa anda membukanya tadi.
Soalan Lazim (FAQ)
Bolehkah kamera AHD disambungkan ke head unit kereta standard (OEM)?
Kebanyakan unit paparan atau head unit standard bawaan kilang (OEM) hanya menyokong format input video analog standard (CVBS). Kamera AHD memerlukan perkakasan pemprosesan imej yang lebih maju, jadi ia tidak boleh disambungkan secara terus ke head unit OEM biasa melainkan sistem tersebut disahkan menyokong isyarat AHD. Jika dipaksa sambung, skrin biasanya akan kekal gelap atau memaparkan imej yang rosak. Sebagai alternatif, anda perlu menukar head unit kepada jenis aftermarket yang menyokong AHD, atau menggunakan peranti penukar isyarat (signal converter) khusus dari AHD ke CVBS, walaupun kaedah ini akan menurunkan resolusi gambar kepada kualiti analog biasa.
Mengapa skrin menjadi gelap atau berkelip apabila gear undur dimasukkan?
Masalah skrin gelap, berkelip-kelip, atau bergaris tebal biasanya berpunca daripada tiga faktor utama. Pertama, sambungan wayar bumi (ground) yang longgar atau dipasang pada permukaan logam yang berkarat atau ber-cat, yang menghalang aliran arus elektrik dengan sempurna. Kedua, voltan elektrik dari lampu undur tidak stabil atau terlalu rendah, terutamanya pada kenderaan moden yang menggunakan sistem pengurusan kuasa CANBUS. Ketiga, terdapat kelonggaran pada sambungan kabel video RCA di belakang head unit. Untuk menyelesaikan masalah voltan tidak stabil, anda disyorkan untuk memasang relay 12V bagi membekalkan kuasa yang bersih dan stabil terus dari bateri ke kamera.
