Memandu di kawasan sempit atau meletak kenderaan di lot parkir yang padat di Malaysia boleh menjadi satu cabaran besar bagi mana-mana pemandu. Memasang car reverse camera atau kamera undur kereta adalah antara langkah keselamatan terbaik untuk meningkatkan jarak penglihatan dan mengelakkan kemalangan kecil. Walaupun ramai pemilik kenderaan memilih untuk menghantar kereta ke kedai aksesori, anda sebenarnya boleh melakukan pemasangan ini sendiri di rumah dengan panduan yang betul.
Melakukan pemasangan secara DIY bukan sahaja dapat menjimatkan kos upah yang biasanya berkisar antara RM80 hingga RM200, malah memberi anda peluang untuk memahami sistem elektrik kenderaan dengan lebih dekat. Proses ini memerlukan ketelitian, kesabaran, dan penggunaan alat yang betul bagi memastikan hasil kerja yang kemas serta selamat.
Sebelum memulakan sebarang kerja fizikal pada kenderaan, anda dinasihatkan untuk membaca manual produk kamera yang dibeli serta manual pemilik kenderaan anda. Jika terdapat percanggahan antara arahan produk dengan manual asal kenderaan, sentiasa utamakan panduan pengeluar kenderaan atau dapatkan nasihat daripada mekanik bertauliah.

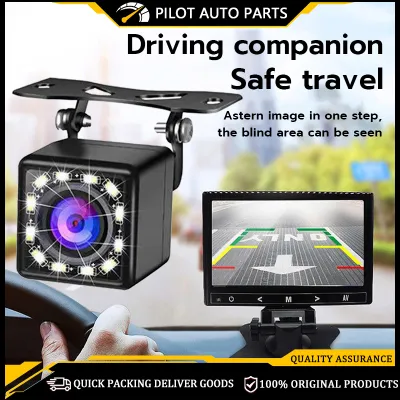

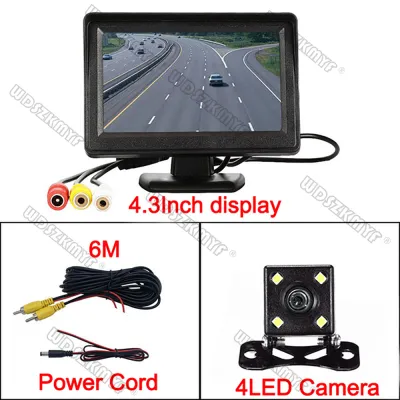

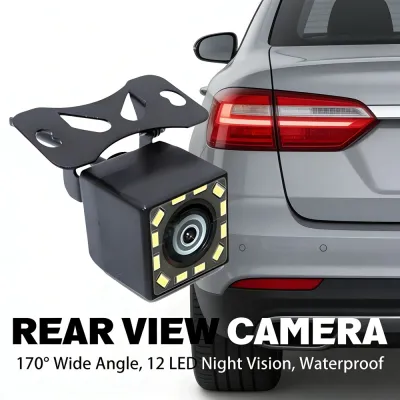

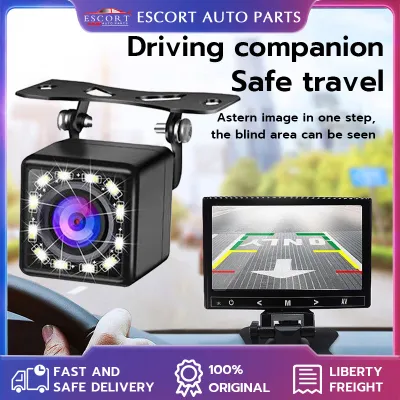

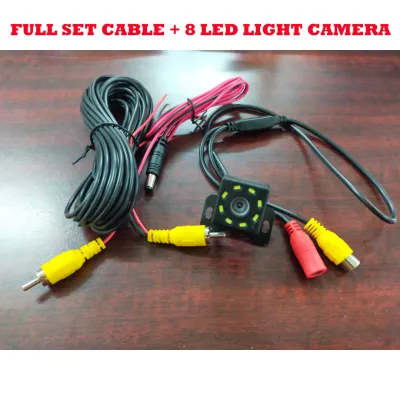

Produk yang disebut dalam panduan ini
Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.
Persediaan: Alat dan Komponen yang Diperlukan
Menyediakan semua peralatan sebelum memulakan kerja akan memastikan proses pemasangan berjalan lancar tanpa gangguan. Anda tidak mahu tersangkut di tengah jalan hanya kerana kekurangan satu alat kecil semasa panel kereta sudah pun terbongkar.
Berikut adalah peralatan tangan wajib yang perlu anda sediakan:
- Alat pencungkil panel plastik (panel removal tool): Alat ini sangat penting untuk membuka trim kabin tanpa meninggalkan kesan calar pada plastik atau merosakkan klip dalaman.
- Pemutar skru: Sediakan pemutar skru jenis Philips (bunga) dan kepala rata dalam pelbagai saiz untuk melonggarkan skru perumah lampu atau panel but.
- Pita penebat elektrik (wiring tape): Digunakan untuk membalut sambungan wayar bagi mengelakkan litar pintas akibat kelembapan atau geseran.
- Pengikat kabel (zip ties): Berguna untuk mengikat kabel dengan kemas di sepanjang laluan pendawaian kereta agar tidak longgar atau bergetar semasa memandu.
- Multimeter digital: Alat diagnostik wajib untuk menguji voltan dan mengenal pasti wayar positif lampu undur dengan tepat.
- Penyadap fius (fuse tap/add-a-circuit): Aksesori ini membolehkan anda mengambil kuasa elektrik dari kotak fius kabin dengan selamat tanpa perlu memotong atau mencanting wayar asal kenderaan.
Bagi komponen utama sistem kamera, pastikan set anda mengandungi unit kamera undur, monitor atau skrin paparan (jika tiada head unit aftermarket), kabel video RCA yang cukup panjang, dan wayar kuasa. Pastikan anda menyemak keserasian monitor dengan format isyarat video kamera (sama ada format NTSC atau PAL) serta jenis sambungan input sebelum memulakan sebarang kerja pemasangan.
Langkah Keselamatan Wajib Sebelum Membongkar Panel
Bekerja dengan sistem elektrik kenderaan menuntut pematuhan langkah keselamatan yang ketat bagi mengelakkan kerosakan komponen sensitif atau kecederaan diri. Sebelum menyentuh sebarang kabel, pastikan enjin kenderaan dimatikan sepenuhnya dan kunci dicabut.
Langkah pertama dan paling kritikal adalah memutuskan sambungan terminal negatif bateri kereta menggunakan sepana yang sesuai. Tindakan ini memotong bekalan elektrik utama ke seluruh kenderaan, sekali gus menghalang risiko litar pintas sekiranya anda tersilap menyentuh wayar hidup semasa proses pendawaian.
Seterusnya, beri perhatian sepenuhnya kepada kawasan beg udara (airbag) kenderaan anda. Jangan sekali-kali melalukan kabel kamera di sepanjang, di atas, atau di hadapan kawasan beg udara sisi (biasanya terletak di tiang A atau bahagian tepi papan pemuka). Jika kabel menghalang laluan beg udara, ia boleh mengganggu fungsi keselamatan tersebut semasa kecemasan atau menyebabkan kabel tercampak dengan kuat ke arah penumpang apabila beg udara mengembang.
Anda juga dilarang keras daripada memotong atau mencanting (wire tapping) wayar asal kereta secara agresif sehingga merosakkan penebat asal. Tindakan ini bukan sahaja mendedahkan sistem elektrik kepada kelembapan dan risiko kebakaran, malah boleh membatalkan waranti kenderaan anda. Sebaliknya, gunakan penyambung crimp yang berkualiti atau kaedah penyadap fius (fuse tap) yang jauh lebih selamat dan kemas.
Sentiasa rujuk manual pemilik kenderaan anda untuk mengenal pasti lokasi kotak fius kabin yang tepat serta laluan pendawaian tersembunyi yang selamat. Setiap model kenderaan mempunyai susun atur elektrik yang berbeza, jadi jangan sekali-kali membuat andaian sendiri tanpa rujukan dokumen rasmi.
Panduan Langkah demi Langkah Memasang Reverse Camera
Proses pemasangan fizikal dan sambungan elektrik ini dibahagikan kepada tiga fasa utama untuk memudahkan anda mengikutinya secara berperingkat.
Memasang Unit Kamera di Bahagian Belakang
Mulakan dengan menentukan kedudukan terbaik untuk meletakkan unit car reverse camera anda. Lokasi yang paling ideal biasanya adalah di bahagian tengah bumper belakang atau berhampiran dengan lampu plat nombor kenderaan untuk memberikan sudut pandangan yang luas dan seimbang.
Untuk mendapatkan akses ke bahagian dalam panel luar, anda perlu membuka panel trim dalaman but belakang terlebih dahulu. Gunakan alat pencungkil plastik untuk menanggalkan klip penahan trim secara perlahan-lahan bagi mengelakkan klip tersebut daripada patah.
Sekiranya anda menggunakan kamera jenis “flush mount” atau “hole-saw”, anda perlu menggerudi lubang kecil pada panel plastik di atas plat nombor menggunakan mata gerudi khas yang biasanya disertakan dalam set kamera. Jika anda mahu mengelakkan penggerudian pada badan kereta, pilih kamera jenis “bracket” yang boleh diskrukan terus pada tapak skru lampu plat nombor sedia ada.
Selepas kamera dipasang dengan kukuh, gunakan multimeter digital untuk mengenal pasti wayar positif lampu undur (reverse light). Masukkan gear undur (dengan enjin mati tetapi kunci di kedudukan ‘ON’) dan cari wayar yang menunjukkan bacaan 12V pada multimeter. Sambungkan wayar kuasa merah (positif) dari kamera ke wayar lampu undur ini, dan sambungkan wayar hitam (negatif) ke skru bumi (ground) pada badan logam kereta yang tidak bercat.
Menghalakan Kabel Video dan Kuasa ke Hadapan
Setelah kamera di bahagian belakang berjaya dipasang dan mendapat bekalan kuasa, langkah seterusnya ialah membawa isyarat video tersebut ke bahagian hadapan kabin. Sambungkan kabel video RCA panjang ke port output pada kamera belakang.
Laluan kabel yang paling kemas dan selamat adalah dengan menyembunyikannya di bawah getah kedap pintu (weather stripping) atau di sebalik trim plastik di sepanjang lantai kereta. Mulakan dari but belakang, lalukan kabel ke dalam kabin melalui celah tempat duduk belakang, kemudian susuri bahagian bawah karpet lantai atau trim sisi pintu sehingga sampai ke bahagian bawah papan pemuka (dashboard).
Semasa melalukan kabel ini, gunakan pengikat kabel (zip ties) dan pita penebat elektrik untuk mengikat kabel kamera pada laluan wayar sedia ada kereta. Ini sangat penting untuk memastikan kabel tidak longgar, tidak bergesel dengan bucu tajam logam, dan tidak menghasilkan bunyi bising (rattling) semasa kereta bergerak.
Bagi kawasan hadapan, pastikan anda memberi perhatian sepenuhnya pada bahagian pedal pemandu. Jangan sekali-kali membiarkan kabel melintasi atau terjuntai berhampiran pedal brek, klac, atau minyak. Sebarang kabel yang longgar di kawasan ini boleh mengganggu pergerakan kaki anda semasa memandu atau tersangkut pada mekanisme stereng, yang boleh mengundang bahaya yang sangat besar.
Menyambung Monitor dan Sumber Kuasa
Kini kabel video RCA telah sampai ke bahagian papan pemuka. Langkah seterusnya ialah menyambungkan hujung kabel RCA tersebut ke port input video (biasanya bertanda ‘Camera In’ atau ‘RCIN’) pada bahagian belakang monitor atau head unit aftermarket anda.
Kebanyakan kabel video RCA untuk kamera undur dilengkapi dengan wayar “trigger” berwarna merah yang nipis di kedua-dua hujungnya. Di bahagian belakang, wayar trigger ini perlu disambungkan sekali bersama wayar positif lampu undur. Di bahagian hadapan pula, sambungkan wayar trigger merah ini ke wayar input pengesan undur (reverse trigger wire) pada head unit anda (biasanya berwarna merah jambu atau ungu). Wayar trigger ini berfungsi untuk menghantar isyarat elektrik ke head unit supaya skrin bertukar secara automatik ke paparan kamera sebaik sahaja gear undur dimasukkan.
Untuk menghidupkan monitor atau skrin tambahan (jika anda tidak menggunakan head unit sedia ada), gunakan fuse tap pada kotak fius kabin. Cari slot fius yang menyokong kuasa ACC (aksesori) yang hanya membekalkan elektrik apabila kunci kereta diputar ke kedudukan ‘ON’. Elakkan daripada menyambung terus kabel kuasa monitor ke bateri utama bagi mengelakkan masalah bateri kereta kering (drain) akibat penggunaan elektrik berterusan.
Sebelum anda menutup semula semua panel trim yang dibuka, lakukan pemeriksaan akhir pada semua sambungan wayar elektrik. Pastikan tiada wayar yang terdedah, dan balut setiap sambungan dengan pita penebat berkualiti tinggi. Setelah semuanya disahkan kemas dan selamat, anda boleh menyambung semula terminal negatif bateri kereta untuk bersiap sedia bagi sesi pengujian.
Pengujian Sistem dan Penyelesaian Masalah Asas
Selepas semua komponen dipasang dan bateri disambungkan semula, tiba masanya untuk menguji kefungsian sistem car reverse camera anda.
Lakukan ujian ini dengan selamat: pastikan kenderaan berada di kawasan yang rata, tarik brek tangan (handbrake) dengan sepenuhnya, hidupkan enjin kereta, dan tekan pedal brek. Seterusnya, masukkan gear undur (R). Skrin monitor atau head unit anda sepatutnya bertukar secara automatik dan memaparkan imej kawasan di belakang kereta dalam masa satu hingga dua saat.
Jika skrin tidak memaparkan sebarang imej atau kekal hitam, jangan panik. Lakukan beberapa langkah penyelesaian masalah asas berikut:
- Skrin tidak menyala atau tiada isyarat: Periksa semula sambungan fius pada kotak fius kabin dan pastikan fius tidak terbakar. Sahkan juga sambungan wayar trigger di bahagian belakang head unit dan pastikan sambungan bumi (ground) di bahagian belakang kereta dipasang pada bahagian logam yang bersih tanpa cat atau karat.
- Imej terbalik (kiri ke kanan atau atas ke bawah): Masalah ini biasanya berpunca daripada tetapan kamera atau monitor. Masuk ke menu tetapan head unit atau monitor anda dan cari fungsi "Mirror" atau "Flip" untuk membetulkan orientasi imej. Sesetengah model kamera juga mempunyai gelung wayar kecil berhampiran lensa yang perlu dipotong atau disambung semula untuk membalikkan imej secara fizikal (rujuk manual kamera anda).
- Imej berkedip atau mempunyai garisan gangguan: Ini sering berlaku disebabkan oleh gangguan isyarat elektrik (noise) daripada sistem alternator kereta atau sambungan RCA yang longgar. Pastikan penyambung RCA dipasang dengan ketat. Jika gangguan masih berlaku, anda mungkin perlu memasang penapis isyarat (ground loop isolator atau power filter) pada laluan kuasa kamera untuk menstabilkan voltan 12V yang diterima.
Setelah imej dipaparkan dengan jelas, keluar dari kenderaan (pastikan gear berada di kedudukan ‘P’ atau ‘Neutral’ dengan brek tangan ditarik) untuk melaraskan sudut lensa kamera secara fizikal. Laraskan lensa supaya anda mendapat pandangan optimum yang merangkumi bucu bumper belakang kereta anda sebagai titik rujukan jarak yang selamat.
Bila Perlu Berhenti dan Dapatkan Bantuan Profesional
Walaupun pemasangan DIY ini sangat menyeronokkan dan menjimatkan, terdapat had tertentu di mana anda perlu mengutamakan keselamatan dan menyerahkan tugasan kepada pakar aksesori bertauliah.
Bagi pemilik kenderaan moden yang dilengkapi dengan sistem bantuan pemandu canggih (ADAS) atau sensor parkir bersepadu, berhati-hatilah. Membuka bumper belakang atau menggerudi lubang baharu berhampiran sensor ini boleh mengganggu kalibrasi sistem keselamatan aktif kenderaan anda. Jika sistem ini terjejas, ia memerlukan peralatan diagnostik khas di pusat servis untuk penentukuran semula.
Selain itu, jika kenderaan anda menggunakan head unit asal kilang (OEM) yang kompleks, ia mungkin tidak mempunyai port input RCA standard. Pemasangan pada sistem OEM selalunya memerlukan modul antaramuka khas seperti CANbus decoder atau penyesuai kabel khas untuk membolehkan isyarat video dipaparkan pada skrin asal. Proses ini memerlukan pengetahuan pendawaian yang lebih mendalam untuk mengelakkan kerosakan pada sistem komputer kereta.
Jika semasa proses pemasangan anda mendapati pendawaian asal kereta kelihatan rapuh, berkarat, atau anda tidak pasti cara menggunakan multimeter untuk menguji wayar lampu undur, adalah lebih baik untuk berhenti. Memaksa pemasangan tanpa kepastian boleh mengakibatkan litar pintas yang merosakkan komponen elektronik sensitif yang jauh lebih mahal untuk dibaiki.
Akhir sekali, jika kereta anda masih berada di bawah tempoh waranti pengeluar yang ketat, sebarang pengubahsuaian elektrik DIY yang tidak mengikut spesifikasi boleh membatalkan waranti sistem elektrik kenderaan. Dalam situasi ini, membawa kereta ke pusat pemasangan aksesori yang diiktiraf atau disahkan oleh pengeluar adalah langkah yang paling bijak untuk melindungi pelaburan anda.
Soalan Lazim (FAQ)
Adakah pemasangan reverse camera sendiri akan membatalkan waranti kereta?
Pemasangan kamera undur sendiri tidak akan membatalkan waranti keseluruhan kenderaan sekiranya anda menggunakan kaedah penyambungan yang selamat seperti fuse tap tanpa memotong atau mengerat wayar asal (non-destructive installation). Walau bagaimanapun, jika berlaku litar pintas atau kerosakan pada sistem elektrik kereta yang disebabkan secara langsung oleh kesilapan pemasangan DIY anda, kos pembaikan untuk komponen yang rosak tersebut tidak akan dilindungi oleh waranti pengeluar. Oleh itu, sentiasa lakukan pemasangan dengan berhati-hati dan gunakan aksesori penyambung yang selamat.
Bolehkah saya memasang reverse camera pada head unit asal (OEM) kereta saya?
Keupayaan ini sangat bergantung pada model, tahun, dan spesifikasi sistem infotainment asal kereta anda. Banyak head unit OEM tidak dilengkapi dengan port input video RCA standard di bahagian belakangnya. Untuk menyambungkannya, anda mungkin memerlukan penyesuai kabel (adapter harness) khas yang direka khusus untuk model kereta anda, atau modul penyahkod isyarat tambahan. Jika sistem asal langsung tidak menyokong input video, pilihan terbaik adalah dengan menaik taraf kepada head unit aftermarket (seperti sistem Android) yang sedia menyokong sambungan car reverse camera dengan mudah.
Berapa lama masa yang diperlukan untuk memasang reverse camera sendiri?
Bagi seorang pemula yang melakukan tugasan ini buat kali pertama, jangka masa yang realistik adalah sekitar 2 hingga 4 jam. Tempoh ini merangkumi masa untuk merancang laluan kabel, membuka trim panel dengan berhati-hati tanpa merosakkan klip, melakukan sambungan pendawaian, dan menguji sistem. Masa pemasangan mungkin menjadi lebih lama jika reka bentuk kabin kereta anda mempunyai susun atur panel trim yang sangat rapat dan kompleks, atau jika anda mengambil masa tambahan untuk memastikan kekemasan kabel di bawah karpet lantai.
