Sistem brek belakang pada motosikal anda merupakan komponen keselamatan paling kritikal yang memerlukan perhatian berkala. Mengetahui cara menukar lining brake wave 100 sendiri di rumah bukan sahaja dapat menjimatkan kos upah penyelenggaraan, malah memberikan anda kepuasan serta pemahaman yang lebih mendalam tentang keadaan mekanikal jentera anda. Walaupun tugasan ini kelihatan mencabar bagi sesetengah pemilik, prosesnya sebenarnya agak terus terang sekiranya anda mempunyai peralatan yang betul dan mengikut langkah keselamatan yang ditetapkan.
Sistem brek belakang Honda Wave 100 menggunakan mekanisma brek dram (drum brake) yang bergantung kepada sepasang kasut brek (brake shoes) untuk memperlahankan atau menghentikan motosikal. Seiring dengan peningkatan perbatuan dan jangka hayat penggunaan, bahan geseran pada kasut brek ini akan haus dan menipis, sekali gus mengurangkan kecekapan membrek. Panduan lengkap ini akan membantu anda melakukan proses penggantian dengan langkah demi langkah yang selamat, bersih, dan berkesan terus dari garaj rumah anda.
Persediaan dan Alat yang Diperlukan Sebelum Mula
Sebelum memulakan sebarang kerja mekanikal pada motosikal anda, persediaan awal yang rapi adalah kunci untuk mengelakkan sebarang kesulitan di pertengahan jalan. Pertama sekali, anda perlu memahami perbezaan komponen sistem brek. Panduan ini memfokuskan sepenuhnya kepada sistem brek dram (drum brake) yang menggunakan istilah tempatan “lining brake” atau secara teknikalnya dikenali sebagai brake shoes (kasut brek). Ini berbeza sama sekali dengan brake pads (pad brek) yang digunakan untuk sistem brek cakera (disc brake) yang biasanya terdapat pada roda hadapan sesetengah varian Wave 100.
Produk yang disebut dalam panduan ini

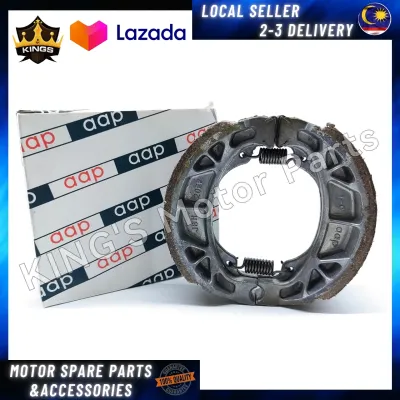

![HONDA C70/GBO/EX5/EX5 DREAM/EX5 CLASS/W100 [AAP] REAR FRONT BRAKE SHOE SET LINING BRAKE DEPAN BELAKANG](https://img.lazcdn.com/g/ff/kf/S7b8994ae37a4438cb76d11faf34333d8L.jpg_400x400q80.jpg_.webp)
Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.
Bagi memastikan tugasan ini berjalan lancar tanpa gangguan, anda perlu menyediakan beberapa peralatan asas terlebih dahulu. Anda memerlukan sepana (wrench) yang sesuai untuk melonggarkan nat gandar roda belakang (biasanya bersaiz 14mm, 17mm, atau 19mm mengikut spesifikasi bolt gandar anda), pemutar skru rata, dan playar muncung tirus (needle-nose pliers) untuk menanggalkan atau memasang semula spring brek. Selain itu, sediakan berus dawai kecil untuk membersihkan karat atau kotoran degil, serta satu tin cecair pembersih brek (brake cleaner) khusus untuk menyingkirkan sisa minyak dan habuk tanpa meninggalkan sisa melekit.
Aspek keselamatan tidak boleh diabaikan sama sekali semasa mengendalikan komponen brek. Pastikan anda memakai sarung tangan pelindung untuk mengelakkan kulit terkena bahan kimia atau minyak, cermin mata keselamatan bagi melindungi mata daripada serpihan karat, dan yang paling penting, topeng muka (mask). Habuk yang terkumpul di dalam dram brek adalah sangat halus dan berbahaya sekiranya tersedut ke dalam saluran pernafasan.
Akhir sekali, sediakan persekitaran kerja yang kondusif. Letakkan motosikal Honda Wave 100 anda di atas permukaan lantai yang rata dan stabil. Gunakan tongkat tengah (center stand) untuk memastikan roda belakang tergantung bebas dari tanah. Sekiranya anda mempunyai paddock stand, itu juga boleh digunakan untuk kestabilan tambahan. Pastikan kawasan kerja mempunyai pencahayaan yang mencukupi agar anda dapat melihat setiap komponen kecil dengan jelas.
Langkah Demi Langkah Menukar Lining Brake Wave 100
Proses penggantian ini dibahagikan kepada empat fasa utama yang perlu diikuti secara berperingkat untuk memastikan pemasangan yang tepat dan selamat.
Fasa 1: Penanggalan Roda dan Penutup Dram
- Longgarkan Nat Pelaras: Cari nat pelaras brek (adjuster nut) pada hujung rod brek belakang dan putarkannya mengikut arah lawan jam menggunakan tangan atau sepana sehingga ia tertanggal sepenuhnya.
- Buka Rod Penahan: Tanggalkan pin belah (cotter pin) dan longgarkan bolt yang menyambungkan rod penahan panel brek (torque arm) ke lengan ayun (swingarm). Langkah ini penting bagi membolehkan panel brek berputar bebas semasa roda dikeluarkan nanti.
- Keluarkan Gandar Roda: Gunakan dua sepana yang sepadan untuk melonggarkan nat gandar roda belakang. Pegang satu hujung bolt gandar dan putar nat pada hujung yang satu lagi. Apabila nat sudah longgar, ketuk gandar tersebut secara perlahan menggunakan tukul getah untuk menolaknya keluar dari hab roda.
- Tarik Panel Brek: Sambil menyokong berat roda belakang dengan sebelah tangan, tarik keluar gandar roda sepenuhnya. Turunkan roda belakang dengan cermat dan tarik panel penutup dram keluar daripada hab roda.
Fasa 2: Pembersihan Komponen Dalaman
- Sembur Pembersih Brek: Sebaik sahaja panel brek dipisahkan daripada roda, anda akan melihat bahagian dalaman dram serta sepasang lining brake lama yang dipenuhi dengan habuk hitam. Sembur seluruh permukaan dalaman dram roda dan panel brek menggunakan cecair brake cleaner.
- Patuhi Amaran Habuk: Jangan sekali-kali menggunakan kompresor udara bertekanan tinggi untuk meniup habuk brek ini. Menembak angin kencang ke arah dram hanya akan menyebabkan partikel habuk halus yang berbahaya terapung di udara dan berisiko besar untuk disedut ke dalam paru-paru anda.
- Lap Kotoran Degil: Sekiranya anda tidak mempunyai penyembur khusus, gunakan kain buruk yang dilembapkan dengan air sabun untuk mengelap habuk tersebut secara perlahan-lahan agar habuk tidak berterbangan. Gunakan berus dawai kecil untuk membersihkan sisa kotoran yang mengeras pada kawasan sekitar aci sesondol (brake cam).
Fasa 3: Penggantian Lining Brake
- Tanggalkan Kasut Brek Lama: Pegang kedua-dua belah kasut brek tersebut dan lipat atau tarik mereka ke arah dalam (membentuk huruf 'V'). Tindakan ini akan mengurangkan ketegangan pada spring pembalik (return springs) dan membolehkan kasut brek terlepas dengan mudah daripada pin sauh dan sesondol brek.
- Periksa Keadaan Spring: Perhatikan kedudukan dan arah spring tersebut. Jika spring kelihatan longgar, berkarat teruk, atau sudah hilang keanjalannya, adalah sangat disyorkan untuk menggantikannya dengan spring yang baharu.
- Sediakan Komponen Baharu: Sebelum memasang lining brake wave 100 yang baharu, pastikan tangan anda bersih daripada sebarang kesan minyak atau gris. Sebarang pencemaran minyak pada permukaan bahan geseran (friction material) akan merosakkan prestasi brek secara drastik.
- Sapu Gris Logam: Sapukan lapisan nipis gris brek tahan suhu tinggi hanya pada titik sentuhan logam-ke-logam, iaitu pada hujung kasut brek yang menyentuh pin sauh dan aci sesondol. Pastikan tiada langsung gris yang terkena pada permukaan lining brek.
- Pasang Kasut Brek Baharu: Pasang spring pembalik pada kasut brek yang baharu. Cantumkan kedua-dua kasut brek dalam bentuk 'V' terbalik, letakkan hujungnya pada pin sauh dan sesondol, kemudian tekan bahagian tengah ke bawah sehingga ia rata dan terkunci pada kedudukannya.
Fasa 4: Pemasangan Semula
- Masukkan Panel Brek: Masukkan semula panel brek yang telah dipasang dengan lining baharu ke dalam hab roda belakang secara perlahan-lahan. Pastikan ia masuk dengan rapat dan rata.
- Pasang Roda Kembali: Angkat roda belakang kembali ke posisinya di antara lengan ayun. Sambil menyokong roda, sorong masuk bolt gandar roda dari satu sisi melalui lengan ayun, kolar penjarak (spacer), hab roda, dan keluar ke sisi yang satu lagi.
- Ketatkan Nat Gandar: Pasang semula nat gandar dan ketatkan menggunakan sepana. Rujuk manual pemilik Honda Wave 100 anda untuk mendapatkan spesifikasi tork pengikat yang tepat bagi nat gandar roda belakang. Sekiranya tiada manual, ketatkan nat tersebut dengan kadar yang selamat dan kukuh menggunakan alat tangan tanpa mengenakan daya melampau.
- Sambungkan Semula Rod: Sambungkan semula rod brek belakang melalui lengan tuil brek pada panel dram, pasang spring rod, dan ketatkan nat pelaras brek. Ketatkan juga bolt pada rod penahan (torque arm) dan pastikan anda memasang semula pin keselamatan (cotter pin) yang baharu.
Tips Keselamatan dan Bila Perlu Berhenti (Bawa ke Bengkel)
Walaupun proses menukar lining brek ini boleh dilakukan secara DIY, anda mesti sentiasa peka terhadap had keupayaan diri dan keadaan komponen motosikal anda. Salah satu perkara penting yang perlu diperiksa semasa roda dibuka ialah permukaan dalaman dram brek (brake drum) pada hab roda. Sekiranya anda mendapati permukaan logam di dalam dram tersebut mempunyai kesan calar atau goresan yang sangat dalam, berkarat teruk, atau permukaannya sudah tidak rata (herot), pemasangan lining brake baharu tidak akan memberikan cengkaman yang optimum. Dalam situasi ini, anda perlu membawa hab roda tersebut ke bengkel mesin profesional untuk dilarikan semula (resurface) atau mengganti hab roda yang baharu.
Selain itu, ketahui had keupayaan anda dan bila masanya anda perlu menghentikan kerja DIY ini untuk mendapatkan bantuan mekanikal profesional. Sekiranya anda menghadapi masalah seperti bolt gandar yang berkarat mati dan tidak boleh dilonggarkan walaupun telah disembur minyak pelincir, spring brek yang terlalu keras sehingga anda bimbang ia melenting dan mencederakan mata, atau jika anda mendapati aci sesondol brek (brake cam) tersekat dan tidak boleh berpusing dengan lancar walaupun telah dibersihkan, ini adalah petanda jelas untuk berhenti.
Jangan sesekali mengambil mudah tentang sistem brek. Brek ialah komponen keselamatan yang paling kritikal yang memisahkan anda daripada kemalangan jalan raya. Kesilapan kecil seperti terlupa mengetatkan bolt penahan torque arm, salah memasang spring pembalik, atau membiarkan permukaan lining terkena gris boleh menyebabkan brek gagal berfungsi secara tiba-tiba ketika anda sedang menunggang. Jika anda berasa ragu-ragu atau tidak yakin dengan mana-mana langkah pemasangan semula, bawa motosikal atau komponen tersebut ke bengkel berhampiran untuk diperiksa oleh mekanik bertauliah.
Cara Uji dan Pastikan Brek Berfungsi dengan Sempurna
Setelah semua komponen dipasang semula dengan kemas, anda wajib melakukan beberapa siri ujian verifikasi sebelum membawa motosikal keluar ke jalan raya utama.
Langkah pertama ialah melakukan Ujian Statik. Semasa motosikal masih berada di atas tongkat tengah, pusingkan roda belakang menggunakan tangan anda. Roda harus berpusing dengan lancar tanpa sebarang rintangan atau bunyi geseran yang kuat. Seterusnya, tekan pedal brek belakang beberapa kali. Pastikan mekanisme tuil brek bergerak bebas dan kembali ke kedudukan asal dengan lancar apabila pedal dilepaskan. Roda belakang mestilah terkunci sepenuhnya apabila pedal ditekan dan berpusing bebas semula apabila pedal dilepaskan.
Langkah kedua ialah melakukan Ujian Dinamik Kelajuan Rendah. Cari kawasan yang selamat, rata, tertutup, dan bebas daripada lalu lintas, seperti di dalam perkarangan rumah atau jalan mati yang sunyi. Tunggang motosikal pada kelajuan yang sangat rendah, sekitar 10 hingga 20 km/j sahaja. Cuba tekan pedal brek belakang secara perlahan-lahan untuk merasakan cengkamannya. Lakukan ini beberapa kali untuk memastikan sistem brek bertindak balas dengan konsisten tanpa sebarang sentakan yang aneh atau bunyi yang mencurigakan.
Seterusnya, lakukan Larasan Akhir pada ketegangan pedal brek. Gunakan nat pelaras pada rod brek untuk mendapatkan jarak main bebas (free play) yang ideal pada pedal brek anda. Secara amnya, jarak main bebas yang disyorkan adalah sekitar 15 hingga 25 mm sebelum brek mula mencengkam. Jika pedal terlalu longgar, anda terpaksa menekan pedal terlalu dalam untuk membrek. Sebaliknya, jika terlalu ketat, lining brek akan sentiasa bergesel dengan dram walaupun pedal tidak ditekan, yang boleh menyebabkan brek menjadi terlalu panas (overheat) dan mengunci roda secara tiba-tiba.
Akhir sekali, fahami proses penyesuaian awal yang dikenali sebagai bed-in atau break-in. Lining brake yang baharu mempunyai permukaan yang rata sepenuhnya, manakala permukaan dalaman dram brek lama anda mungkin mempunyai sedikit ketidakrataan mikro akibat haus sebelum ini. Oleh itu, kedua-dua permukaan ini memerlukan sedikit masa untuk menyesuaikan bentuk antara satu sama lain bagi mendapatkan cengkaman maksimum. Sepanjang 50 hingga 100 kilometer pertama selepas penggantian, elakkan daripada melakukan membrek secara mengejut atau terlalu keras melainkan dalam kecemasan. Tunggang dengan lebih berhati-hati dan berikan jarak berhenti yang lebih selamat berbanding biasa.
Soalan Lazim (FAQ)
Berapa lama masa yang diambil untuk tukar lining brake sendiri?
Bagi pemilik motosikal pemula yang pertama kali melakukan tugasan ini, proses keseluruhan mungkin mengambil masa sekitar 1 hingga 2 jam. Ini kerana anda perlu merujuk panduan langkah demi langkah berulang kali, bekerja dengan lebih berhati-hati, dan memastikan tiada komponen yang tertinggal. Walau bagaimanapun, bagi mereka yang sudah biasa dengan kerja-kerja penyelenggaraan asas motosikal, proses penukaran ini biasanya boleh diselesaikan dalam masa 30 hingga 45 minit sahaja.
Bolehkah saya guna lining brake jenama lain untuk Wave 100?
Ya, anda boleh menggunakan lining brake daripada jenama aftermarket yang bereputasi tinggi, asalkan ia direka khusus dan disahkan serasi dengan spesifikasi Honda Wave 100. Penggunaan alat ganti tulen (OEM) adalah pilihan terbaik untuk ketahanan jangka panjang. Elakkan sama sekali daripada membeli lining brake tiruan atau jenama murah yang tidak dikenali di pasaran, kerana bahan geserannya mungkin berkualiti rendah, cepat haus, mudah retak di bawah suhu tinggi, dan boleh membahayakan keselamatan nyawa anda semasa menunggang.
