Panduan Memasang Sistem Blind Spot pada Cermin Sisi: Keserasian dan Persediaan

Sistem pemantauan titik buta (blind spot monitoring) kini menjadi ciri keselamatan aktif yang sangat penting bagi pemandu di Malaysia. Bagi pemilik kenderaan yang tidak dilengkapi ciri ini dari kilang, menaik taraf cermin sisi dengan memasang kit aftermarket merupakan penyelesaian praktikal. Namun, proses ini memerlukan perancangan teliti dari segi keserasian mekanikal dan elektrikal. Pemasangan yang betul memastikan sistem berfungsi tepat dan melindungi komponen elektronik sedia ada daripada kerosakan.

Memahami Jenis Sistem Blind Spot dan Keserasian Cermin Sisi

Sebelum memulakan kerja, fahami perbezaan teknologi sistem titik buta yang tersedia. Ramai pemandu tersilap menganggap sensor fizikal bagi semua sistem blind spot dipasang di dalam cermin sisi. Hakikatnya, terdapat perbezaan ketara antara sistem berasaskan radar dengan sistem berasaskan kamera dari segi lokasi pemasangan komponen utama.

Sistem Pemantauan Titik Buta (BSM) berasaskan radar meletakkan sensor pengesan di sebalik bampar belakang kenderaan, bukannya pada cermin sisi. Cermin sisi hanya berfungsi sebagai perumah lampu penunjuk amaran LED yang menyala apabila sensor mengesan kenderaan lain. Sensor radar tidak dipasang pada cermin sisi kerana getaran pemanduan boleh mengganggu ketepatan isyarat, selain sudut pengesanan yang terhad dan halangan fizikal dari tiang pintu.

Produk yang disebut dalam panduan ini

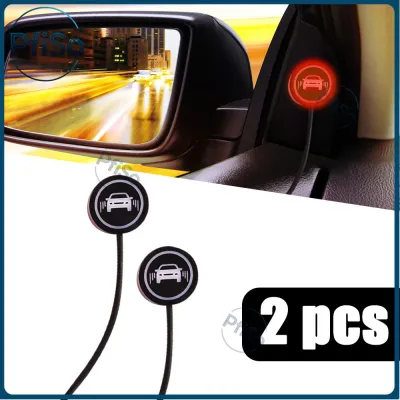

No Brand PfiSo. 2PCS Car BSD BSM Blind Spot Radar Detection System Microwave Sensor Lane Change Driving Assistance Reversing Radar Sensor Blind Spot RM 20.70RM 49.00 Lihat produk →

No Brand 2PCS Car BSD BSM Blind Spot Radar Detection System Microwave Sensor Change Lane Driving Assistance Reversing Radar Sensor Blind Spot RM 17.82RM 31.31 Lihat produk →

Auto Wing Car Blind Spot Mirror Reverse Parking Car Side Mirror Rear View Mirror 360 Degrees Adjustable Dual Wide Angle Mirror Suv Side Mirror Blind Spot Mirror Truck Side Mirror Blind Spot Mirror Van Side Mirror Blind Spot Mirror RM 9.88RM 19.90 Lihat produk →

SEAMETAL HD Car Reaview Mirror 360 Degree Adjustable Car Rearview Blind Spot Mirror Safety Parking Mirrors Auto Accessories RM 11.20RM 30.52 Lihat produk →

SEAMETAL SEAMETAL 2Pcs Waterproof Rear View Mirror Full-vision Adjustable Blind Spot Mirror For Car Backing Auto Round Glass Convex Mirror Car Rearview Mirror RM 6.36RM 17.50 Lihat produk →

No Brand 360 Degree Car Blind Spot Mirror Adjustable 2 Sides Wide Angle Exterior Automobile Convex Rear View Mirrors Parking Mirror 2Pcs RM 6.48RM 19.45 Lihat produk →

Harga mungkin berubah. Sila rujuk halaman produk untuk harga terkini.

Bagi sistem berasaskan kamera pula, lensa kamera mikro dipasang di bawah perumah cermin sisi untuk menghantar suapan video secara langsung ke skrin kabin apabila lampu isyarat membelok diaktifkan. Oleh itu, persediaan fizikal untuk kedua-dua teknologi ini sangat berbeza dan memerlukan penilaian keserasian berasingan.

Sebelum membeli kit blindspot sensor for car, anda wajib memeriksa beberapa faktor keserasian pada cermin sisi kenderaan anda:

• Reka Bentuk Perumah (Housing): Pastikan perumah cermin sisi mempunyai ruang dalaman mencukupi untuk laluan wayar tambahan atau tapak kamera tanpa mengganggu komponen dalaman.
• Jenis Kaca Cermin Sisi: Jika anda memilih kit yang memerlukan penggantian kaca cermin dengan kaca baru yang mempunyai simbol LED terbina dalam, periksa sama ada cermin asal dilengkapi fungsi pemanas (heater), fungsi malap automatik (auto-dimming), atau lipatan elektrik. Menggantikan kaca cermin jenis ini memerlukan ketelitian tinggi agar fungsi asal tidak terjejas.
• Mekanisme Lipatan Elektrik: Cermin sisi dengan motor lipatan elektrik mempunyai laluan kabel yang padat melalui paksi putaran (pivot). Laluan wayar baru untuk sensor atau kamera mestilah tidak mengganggu atau tersepit oleh pergerakan motor lipatan ini.

Persediaan Awal: Peralatan, Bahan, dan Langkah Keselamatan Elektrik

Pemasangan sistem elektrik tambahan memerlukan persediaan alat yang betul bagi mengelakkan kerosakan pada klip plastik, kemasan dalaman, atau sistem pendawaian asal. Sebelum memulakan projek DIY ini, pastikan anda menyediakan semua peralatan asas yang diperlukan.

Peralatan wajib disediakan:

• Set pemutar skru: Termasuk jenis Phillips, rata, dan pemutar skru Torx (bintang) yang sering digunakan pada kenderaan moden.
• Alat penanggal panel plastik (panel removal tools): Penggunaan pencungkil besi sangat dilarang kerana boleh mencalarkan cat kenderaan atau merosakkan panel pintu dengan mudah.
• Multimeter digital: Sangat penting untuk menguji voltan dan mengenal pasti wayar bekalan kuasa dengan tepat.
• Pita elektrik berkualiti tinggi dan tiub pengecut haba (heat shrink tubing): Untuk melindungi sambungan wayar daripada kelembapan dan litar pintas.
• Pengikat kabel (zip ties): Untuk mengemas laluan wayar supaya tidak bergetar atau bergesel dengan bahagian tajam di dalam pintu.

Langkah keselamatan elektrik yang paling kritikal adalah memutuskan sambungan terminal negatif bateri. Selepas memutuskan sambungan bateri, tunggu sekurang-kurangnya 10 minit sebelum menanggalkan panel pintu atau memutuskan soket cermin sisi. Langkah ini penting untuk membolehkan cas elektrik dalam kapasitor sistem beg udara (airbag) menyusut sepenuhnya, sekali gus mengelakkan risiko letusan airbag secara tidak sengaja atau pencetus kod ralat (fault code) pada komputer kereta.

Sila ambil perhatian bahawa sebelum melakukan sebarang pengubahsuaian atau kerja elektrikal pada kenderaan, anda mestilah merujuk kepada manual pemasangan produk aftermarket yang dibeli serta manual perkhidmatan rasmi pengeluar kenderaan anda. Sekiranya terdapat percanggahan antara arahan produk dengan spesifikasi kenderaan, atau jika anda tidak pasti tentang rajah pendawaian (wiring diagram) kereta anda, hentikan kerja serta-merta dan dapatkan bantuan daripada juruteknik profesional yang bertauliah.

Langkah Pemasangan Asas dan Laluan Pendawaian

Proses pemasangan fizikal sistem blind spot aftermarket secara amnya terbahagi kepada tiga fasa utama: pembukaan komponen, laluan pendawaian, dan sambungan elektrikal. Memandangkan setiap model kenderaan mempunyai reka bentuk unik, langkah-langkah di bawah berfungsi sebagai panduan am dan tidak bertujuan menggantikan manual khusus produk anda. Sebelum menanggalkan sebarang klip atau skru, adalah sangat digalakkan untuk mengambil gambar kedudukan asal komponen menggunakan telefon pintar anda sebagai rujukan semasa pemasangan semula.

Menanggalkan dan Memasang Komponen Cermin Sisi

Langkah pertama melibatkan penanggalan panel pintu dalaman untuk mengakses skru penahan cermin sisi. Selepas panel pintu dibuka dengan alat pencungkil plastik, anda perlu menanggalkan soket elektrikal cermin sisi terlebih dahulu sebelum membuka skru utama yang memegang perumah cermin pada rangka pintu.

Untuk menanggalkan kaca cermin daripada perumahnya, condongkan kaca cermin ke arah maksimum menggunakan butang kawalan elektrik bagi mewujudkan ruang di bahagian bawah. Masukkan alat penanggal plastik dengan berhati-hati di belakang kaca cermin, betul-betul pada kedudukan klip penahan motor pelarasan. Kenakan tekanan yang sekata dan perlahan untuk melepaskan klip tersebut. Elakkan menggunakan pemutar skru besi atau mengenakan daya kejut yang kasar kerana tindakan ini boleh memecahkan kaca cermin atau merosakkan gear plastik halus di dalam motor pelarasan cermin.

Laluan Wayar Melalui Engsel Pintu

Bahagian yang paling mencabar dalam keseluruhan proses ini adalah mengalirkan wayar baru dari dalam perumah cermin sisi, masuk ke dalam panel pintu, dan seterusnya menyeberang ke dalam kabin kereta melalui engsel pintu. Laluan ini terdedah kepada pergerakan berulang setiap kali pintu dibuka dan ditutup.

Untuk mengalirkan wayar melalui getah pelindung engsel pintu (door boot), anda perlu menggunakan pita penarik wayar (fish tape) yang fleksibel atau wayar pandu plastik yang licin. Sapukan sedikit pelincir silikon pada wayar pandu untuk memudahkan ia meluncur melalui lipatan getah boot. Jangan sekali-kali menarik wayar baru secara paksa atau kasar kerana ia boleh mengoyakkan penebat wayar asal di dalam boot tersebut—seperti wayar pembesar suara atau tingkap kuasa. Pastikan wayar baru diletakkan dengan kelonggaran yang mencukupi (slack) di kawasan engsel supaya ia tidak menegang apabila pintu dibuka sepenuhnya.

Sambungan Kuasa dan Isyarat

Setelah wayar berjaya dibawa masuk ke dalam kabin, langkah seterusnya adalah menyambungkan bekalan kuasa dan isyarat kawalan. Kebanyakan kit blindspot sensor for car berkualiti tinggi menyediakan sambungan jenis soket plug-and-play yang boleh disambungkan terus tanpa perlu merosakkan pendawaian asal kenderaan.

Sekiranya kit anda memerlukan sambungan manual, gunakan penyambung wayar yang selamat seperti penyambung solder-seal atau terminal kelim yang berkualiti, diikuti dengan balutan tiub pengecut haba. Elakkan kaedah memotong dan melilit wayar secara kasar (wire splicing) atau menggunakan pita pelekat murah kerana sambungan sebegini mudah longgar akibat getaran kenderaan dan terdedah kepada kakisan akibat kelembapan. Jika sistem blind spot anda memerlukan sambungan ke talian komunikasi CAN bus kenderaan untuk membaca data kelajuan atau status lampu isyarat, pastikan anda menggunakan modul dekoder CAN bus yang dibekalkan dalam kit. Jangan sekali-kali menyambung terus wayar sensor ke talian CAN bus menggunakan penyambung T-tap biasa kerana tindakan ini boleh mengganggu isyarat data kritikal kenderaan dan menyebabkan modul elektronik mengalami kegagalan fungsi.

Bila Perlu Mengupah Juruteknik Profesional?

Walaupun pemasangan DIY memberikan kepuasan peribadi, terdapat had tertentu di mana bantuan daripada pakar atau juruteknik profesional menjadi keperluan mutlak. Memahami had keupayaan diri dan tahap kerumitan kenderaan anda adalah penting bagi mengelakkan kerosakan yang mahal.

Pemasangan profesional adalah sangat disyorkan, malah wajib, dalam situasi berikut:

• Kenderaan dengan ADAS (Advanced Driver Assistance Systems): Jika kereta anda dilengkapi sistem keselamatan aktif seperti kamera 360 darjah, sistem amaran keluar lorong, atau brek kecemasan autonomi, penanggalan cermin sisi atau panel pintu boleh mengganggu kalibrasi sensor asal. Sistem ini memerlukan peralatan diagnosis khas untuk penentukur semula (recalibration) selepas dipasang semula.
• Sistem Elektronik CAN Bus yang Sensitif: Kereta moden yang menggunakan pengurusan kuasa pintar sangat sensitif terhadap perubahan beban elektrik. Pemasangan aksesori aftermarket yang salah boleh dikesan sebagai kebocoran arus (parasitic drain) atau litar pintas oleh Modul Kawalan Badan (Body Control Module – BCM), yang kemudiannya akan menyekat bekalan kuasa atau mencetuskan lampu amaran enjin (check engine light) pada papan pemuka.
• Kenderaan Masih dalam Waranti Pengeluar: Sebarang bukti pengubahsuaian pendawaian yang tidak mengikut standard pengeluar boleh membatalkan jaminan sistem elektrikal kenderaan anda secara serta-merta.

Melakukan kesilapan semasa pemasangan DIY bukan sahaja boleh merosakkan komponen aftermarket yang dibeli, malah berisiko merosakkan komponen asal kereta yang jauh lebih mahal seperti BCM, sistem infotainmen, atau motor pelarasan cermin sisi. Jika anda memutuskan untuk menyerahkan tugasan ini kepada bengkel, pastikan bengkel pilihan anda mempunyai reputasi yang baik dalam bidang aksesori elektrikal kereta dan memiliki alat pengimbas diagnostik (OBD2 scanner) yang serasi untuk melakukan pemeriksaan kod ralat serta kalibrasi sistem selepas pemasangan selesai.

Pemeriksaan dan Pengesahan Selepas Pemasangan

Sebelum anda memasang semula semua panel pintu secara kekal dan memandu kenderaan di jalan raya, anda wajib melakukan siri ujian pengesahan yang komprehensif bagi memastikan sistem berfungsi dengan selamat dan tidak mengganggu komponen lain.

Lakukan langkah pengesahan berikut mengikut urutan:

1. Ujian Statik Elektrikal: Sambungkan semula terminal negatif bateri. Hidupkan suis pencalaan kereta ke kedudukan ACC atau ON tanpa menghidupkan enjin. Perhatikan sama ada lampu penunjuk LED pada cermin sisi menyala seketika (self-test) semasa sistem dihidupkan. Uji lampu isyarat membelok kiri dan kanan untuk memastikan lampu amaran blind spot bertindak balas mengikut spesifikasi kit. Pastikan tiada lampu amaran ralat yang menyala pada paparan meter papan pemuka.
2. Ujian Kefungsian Mekanikal: Uji fungsi pelarasan cermin sisi elektrik dan fungsi lipatan cermin (jika ada). Pastikan cermin boleh bergerak bebas ke semua arah tanpa sebarang halangan mekanikal daripada wayar baru yang dipasang di dalamnya. Perhatikan juga sama ada terdapat bunyi bergetar (rattle) yang tidak normal di dalam perumah cermin atau panel pintu semasa enjin dihidupkan.
3. Pemeriksaan Kalis Air dan Kemasan: Periksa semula celah pada perumah cermin sisi dan panel pintu. Pastikan tiada ruang terbuka yang membolehkan air hujan atau air basuhan masuk ke dalam komponen elektrikal bagi mengelakkan kerosakan motor lipat. Pastikan semua klip panel pintu dipasang rapat.
4. Ujian Dinamik di Kawasan Selamat: Pandu kenderaan anda ke kawasan lapang yang selamat dan sunyi, seperti kawasan tempat letak kereta yang kosong. Lakukan ujian pemanduan kelajuan rendah untuk mengesahkan jarak pengesanan sensor atau kejelasan paparan kamera. Pastikan paparan visual tidak mengalami gangguan herotan isyarat (flickering) akibat gangguan elektromagnetik daripada sistem pendawaian kereta.

Soalan Lazim (FAQ)

Adakah pemasangan sensor blind spot akan membatalkan jaminan kereta?

Pemasangan sistem blind spot aftermarket boleh menjejaskan jaminan kenderaan anda bergantung pada kaedah pemasangan yang digunakan. Jika anda menggunakan kit yang menyokong sambungan plug-and-play sepenuhnya tanpa melibatkan pemotongan atau pengubahsuaian pada wayar asal kenderaan, jaminan pengeluar biasanya kekal selamat. Walau bagaimanapun, sebarang tindakan memotong wayar asal atau melakukan penyambungan terus pada modul elektronik utama boleh membatalkan jaminan untuk keseluruhan sistem elektrikal kenderaan tersebut. Oleh itu, adalah sangat disyorkan untuk memilih kit yang direka khusus untuk model kereta anda bagi memelihara jaminan rasmi.

Bolehkah sistem blind spot ditambah pada kereta yang tidak mempunyai ciri ini dari kilang?

Ya, sistem blind spot boleh ditambah pada mana-mana kenderaan melalui pemasangan kit aftermarket, sama ada jenis berasaskan radar gelombang mikro mahupun sistem kamera. Walau bagaimanapun, anda perlu memahami bahawa tahap integrasi sistem aftermarket ini tidak akan sama sepenuhnya dengan sistem tulen (OEM) yang dipasang di kilang. Sebagai contoh, sistem aftermarket mungkin memerlukan skrin paparan tambahan di dalam kabin atau lampu amaran berasingan, berbanding sistem OEM yang disepadukan secara langsung ke dalam paparan kluster instrumen utama atau sistem audio asal kereta. Walau bagaimanapun, dari segi fungsi keselamatan asas, kit aftermarket berkualiti tinggi mampu memberikan perlindungan pemanduan yang sangat berkesan.
